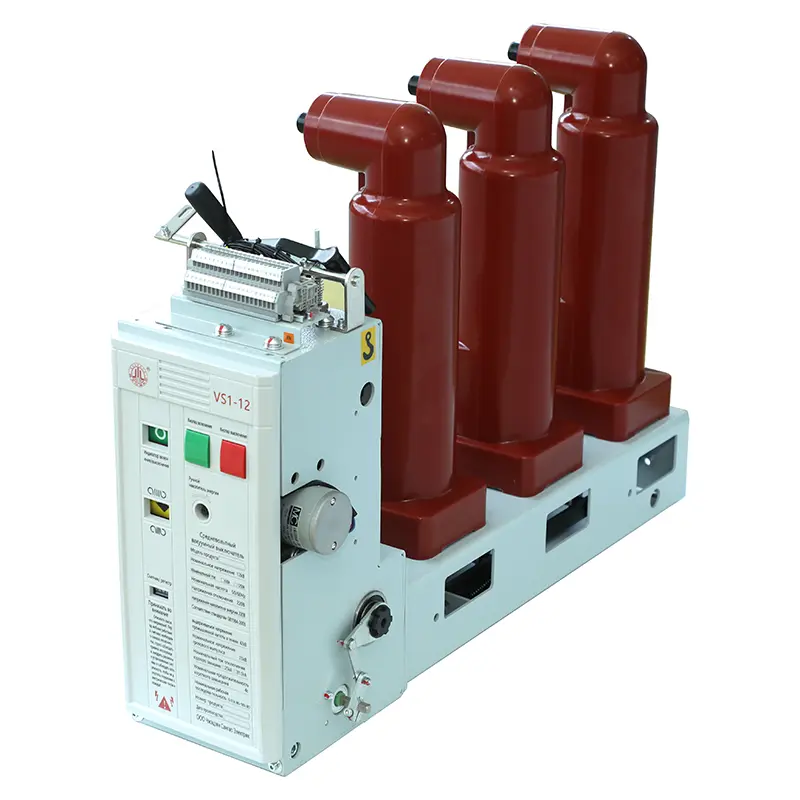

Boční namontovaný vnitřní vakuový jistič

Boční namontovaný vnitřní vakuový obvod je nová generace produktu komponenty středního přepínače středního napětí nezávisle vyvinutá společností Sangao. Technologicky jsme absorbovali pokročilé zahraniční technologie a spojili jsme ji s dlouholetým zkušenostmi s výrobními jističi. Hlavní obvod jističe obvodu je uspořádán podélně a přijímá pokročilý mechanismus provozovaného pružiny a technologii pevného těsnění. Má vlastnosti kompaktní struktury, vysokou spolehlivost, dlouhou životnost a bezpečné údržby bez údržby v rámci svého života.

Boční vnitřní vakuový jistič má vynikající elektrický a mechanický výkon, spolehlivý a stabilní mechanismus a dlouhou životnost. Hlavní obvod přijímá pevný utěsněný pól, který zvyšuje environmentální přizpůsobivost a spolehlivost izolace jističe; Spolehlivý mechanický a elektronický výkon, prodloužený mechanický a elektronický život, umožňují údržbu bezkonkurenčních jističů.

Funkce produktu:

◆ Přijetí technologie pevného těsnění.

Produkt přijímá modulární konstrukci: strukturu rámu, která integruje vysoce výkonné miniaturizované vysoce napěťové elektrické produkty, jako jsou izolační spínače, uzavřené vypínače vakua, uzemňovací spínače, senzory, blokovací mechanismy a operační mechanismy.

Kompatibilní velikost skříně je (500 × 1000 × 1800) mm.

◆ Otočný izolační spínač, s viditelným zlomením po otevření.

Mezi izolačním spínačem, jističem obvodu a přepínačem uzemnění je povinný mechanický blokování, aby se zabránilo nesprávné operaci.

Jistič obvodů přijímá modulární operační mechanismus, který lze nezávisle nahradit nebo udržovat a má dobrou zaměnitelnost. Může být provozován ručně nebo prostřednictvím skladování energie AC/DC a dosahovat dálkového ovládání.

Dveře skříně a uzemňovací spínač jsou navrženy se spolehlivou vzájemnou strukturou, aby byla zajištěna bezpečnost operátorů.

Lze jej použít v energetických systémech 3,6-12 kV jako zařízení pro napájecí mřížku a řídicí jednotku ochranné krabice pro návrh napájení v průmyslových a těžebních podnicích. Je vhodný pro různé typy zatížení a častých operací, jakož i pro situace, kdy jsou zkratové proudy několikrát odpojeny.
