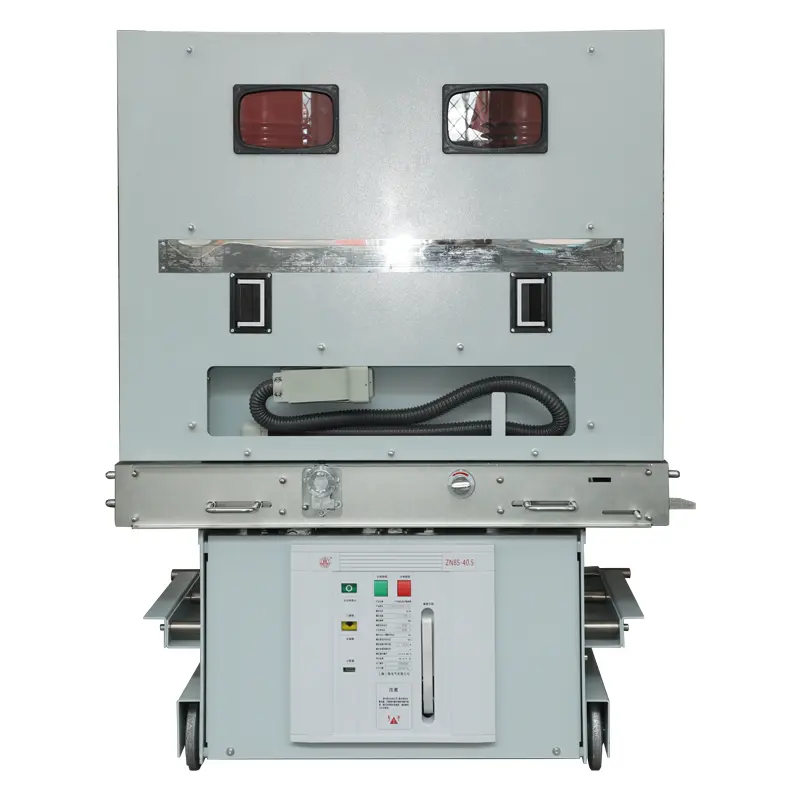

HV vnitřní vakuový jistič

Vnitřní vakuový jistič SanGao HV využívá pevnou izolační strukturu a poprvé využívá pokročilou technologii epoxidového těsnění k organickému spojení vakuových zhášecích komor, hlavních elektrických obvodů, izolačních podpěr a dalších součástí do integrovaného utěsněného sloupu. Úspěšně vyřešil zásadní problém s tolerancí vakuových vypínačů vůči životnímu prostředí, čímž se jejich aplikace rozšířila.

Integrovaný pevný utěsněný sloup využívá technologii vlastní konvekce a chytře řeší problém rozptylu tepla způsobeného pevnými izolačními konstrukcemi Pevný utěsněný vnitřní vysokonapěťový vakuový vypínač řady VBR (VS1) -12 je vypínač, který v Číně realizuje koncept bezúdržbového provozu.

Použití jeho dlouhé životnosti HV Indoor Vacuum Circuit Breaker zhášecí komory a technologie těsnění epoxidovým litím zajišťuje bezúdržbovou integraci utěsněného sloupu a vysoce spolehlivý ovládací mechanismus s permanentními magnety, který lze použít, zajišťuje bezúdržbový provoz ovládacího mechanismu. Elektronická ovládací část opouští tradiční pomocný spínač a nahrazuje jej fotoelektrickým přibližovacím spínačem a přijímá plně elektronický napájecí zdroj a inteligentní řídicí jednotku, aby byl zajištěn bezúdržbový provoz elektronické ovládací části.

HV Indoor Vacuum Circuit Breaker je vnitřní rozváděč pro třífázové AC 50Hz napájecí systémy se jmenovitým napětím 12 kV. Slouží jako ochranná a řídicí jednotka pro zařízení elektrické sítě a energetická zařízení v průmyslových a těžebních podnicích. Vhodné pro místa vyžadující častý provoz při jmenovitém pracovním proudu nebo vícenásobné odpojení zkratového proudu.

Jistič má integrovanou konstrukci ovládacího mechanismu a těla jističe, které lze použít jako pevnou instalační jednotku nebo vybavit vyhrazeným pohonným mechanismem pro vytvoření jednotky ručního vozíku.

Vnitřní vakuový jistič HV je vhodný pro třífázové systémy střídavého napájení se jmenovitým napětím 12KV a frekvencí 50Hz. Může být široce používán v elektrárnách, rozvodnách, petrochemii, metalurgii, výrobních letištích a obytných oblastech jako řídicí a ochranné zařízení pro elektrická zařízení. Je zvláště vhodný pro místa, kde dochází k častému provozu nebo k odpojování vícenásobných zkratových proudů pod jmenovitým proudem. Pro podpůrné použití může být instalován ve vnitřních vzduchem izolovaných rozváděčích (jako jsou KYN28 a KYN96). Jistič splňuje požadavky GB1984 "Vysokonapěťové střídavé jističe", JB Factory T3855 "Vakuové vysokonapěťové střídavé jističe", DL/T 403 "Technické podmínky pro objednání 12KV~40,5kV vysokonapěťové normy jako jsou vakuové jističe" a splňuje příslušné požadavky norem, IEC62271-100.

Prostředí použití:

Teplota prostředí: ne vyšší než +40 C, ne nižší než -15 ℃ (skladování a přeprava povolena při -30 % C);

Nadmořská výška: nepřesahující 2000 m;

Relativní vlhkost: denní průměr nepřesahuje 95 %, měsíční průměr nepřesahuje 90 %, denní průměrný tlak nasycených par nepřesahuje 2,2 x 10 MPa, měsíční průměr nepřesahuje 1,8 x 10 ° MPa:

Seismická intenzita: nepřesahující stupeň 8;

Místo bez požáru, výbuchu, vážného znečištění, chemické koroze a silných vibrací.
