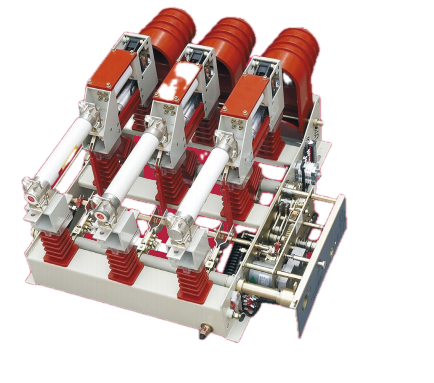

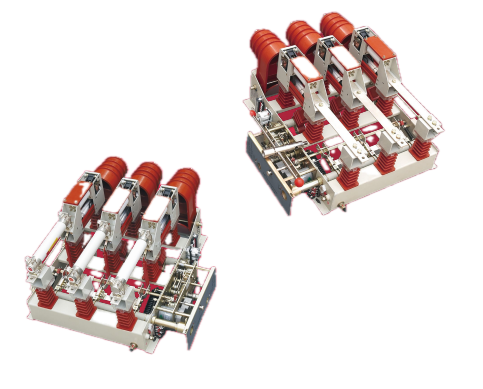

Vakuový odpínač zátěže a kombinovaný přístroj

Vakuový vypínač zátěže a kombinovaný přístroj pojistek integrují vakuové zhášedlo se systémem koordinace vypnutí pojistky. Za normálních podmínek zatížení pracuje spínač samostatně. Když poruchový proud překročí jmenovitou hodnotu pojistky, úderník pojistky mechanicky spustí vypínací mechanismus spínače, otevře hlavní kontakty a vyčistí obvod. Přímo působící izolační vzdálenost a otevřená vzdálenost zhášedla jsou dosaženy jedním zdvihem. Zemnící uzávěr, propojený s uzemňovačem, poskytuje viditelné uzemnění pro údržbu. Při 12 kV a 630 A s krátkodobým výdržným proudem 20 kA je přístroj konstruován pro spolehlivou službu v městských i venkovských distribučních sítích.

Pracovní princip

Uvnitř vakuového zhášedla jsou kontakty utěsněny v prostředí s vysokým vakuem (typicky pod 10⁻⁴ Pa). Když se kontakty pod zatížením oddělí, vytvoří se z odpařeného materiálu kontaktu kovový oblouk. Protože však vakuum neobsahuje prakticky žádné molekuly plynu pro ionizaci, oblouk se nemůže udržet a zhasne při prvním přirozeném průchodu střídavého proudu nulou. Kovové páry rychle kondenzují na kontaktních plochách a stínění a obnovují dielektrickou pevnost během milisekund. Tato metoda zhášení oblouku nevyžaduje žádná externí média (olej nebo SF₆) a vede k minimální kontaktní erozi.

Výhody produktu

Kombinované spínání a ochrana

Náš vakuový odpínač zátěže a kombinovaný přístroj provádějí rutinní spínání zátěže a s pojistkami zajišťují přerušení zkratu. To eliminuje potřebu samostatného jističe na každém vývodu, což snižuje investiční výdaje.

Kompaktní půdorys

Hnací mechanismus snižuje napěťové namáhání zhášedla mimo okamžik sepnutí, což umožňuje menší zhášedlo a celkovou velikost zařízení. To umožňuje uspořádání s vyšší hustotou v okružních hlavních jednotkách a kompaktních rozvodnách.

Jednotaktní provoz

Izolační vzdálenost a otevřená vzdálenost zhášedla jsou dosaženy jedním pohybem, což zjednodušuje spínací sekvenci a snižuje možnost chyby operátora.

Viditelné uzemnění pro bezpečnost

Uzemňovací uzávěr, propojený s uzemňovačem, poskytuje fyzickou a vizuální indikaci izolace a umožňuje bezpečný přístup pro údržbu bez dalších uzemňovacích zařízení.

Technologie bez SF₆

Přerušení podtlaku eliminuje obavy o skleníkové plyny a zamezuje manipulaci, testování těsnosti a doplňování souvisejících se zařízením SF₆.

Diagnostika závad

Časté používání pojistek obvykle indikuje základní systémové problémy. Níže jsou uvedeny hlavní příčiny a nápravná opatření:

Zkrat systému: Když dojde ke zkratu, poruchový proud rychle roztaví pojistkový prvek. Před výměnou pojistky se správnou jmenovitou musí být závada lokalizována a odstraněna (např. oprava kabelu nebo výměna vadného zařízení).

Trvalé přetížení: Nepřetržitý provoz nad jmenovitým proudem generuje nadměrné teplo, což způsobuje roztavení pojistky. Zatížení musí být sníženo na jmenovitou hodnotu přístroje nebo musí být hodnota pojistky vylepšena v koordinaci se studiemi ochrany systému.

Nesprávný výběr pojistky: Pokud je jmenovitý výkon pojistkového prvku pro danou aplikaci příliš nízký, bude docházet k obtěžujícímu provozu. Ověřte jmenovitou hodnotu pojistky podle kapacity transformátoru nebo napáječe a nahraďte ji prvkem správné velikosti podle koordinačních tabulek výrobce.

Technické parametry

Aplikační prostředí

Městské okružní sítě

Vakuový odpojovač zátěže a kombinovaný přístroj slouží jako dělicí spínač v kruhových hlavních jednotkách (RMU). Kompaktní rozměry, dosažené díky konstrukci hnacího mechanismu, umožňují konfiguraci rozváděčů s vyšší hustotou v prostorově omezených městských rozvodnách. Integrovaný uzemňovač zjednodušuje postupy údržby a zkracuje doby výpadků během plánované práce.

Průmyslová zařízení

Pro průmyslové závody s více středisky zátěže poskytuje vakuový odpínač zátěže a kombinační jednotka pojistky spínání zátěže na přívodech transformátoru a napájecích bodech. Možnost kombinace spínač-pojistka poskytuje ochranu proti zkratu bez nákladů na plný vakuový vypínač, vhodný pro nekritické vývody, kde je proti proudu zajištěna ochrana proti poruchám.

Venkovské distribuční sítě

Venkovská distribuce představuje specifické problémy: dlouhé délky přívodů, proměnlivé zatížení a kolísání napětí. Na konci dlouhých 10kV vývodů může být pokles napětí během období špičkového zatížení významný, což má za následek nízké napětí v prostorách zákazníka. Zařízení to řeší dvěma způsoby. Za prvé, instalace ve strategických bodech podél dlouhých napáječů umožňuje síťovým operátorům rozdělit vedení na sekce, izolovat poruchy a omezit výpadky. Za druhé, zařízení může přepínat odbočky transformátoru a kondenzátorové baterie, což operátorům umožňuje efektivněji spravovat napěťové profily. Ve venkovských podmínkách jsou požadavky na nízkou údržbu zařízení obzvláště cenné – pracovníci údržby mohou cestovat na značné vzdálenosti, aby se dostali na místo, takže spolehlivost zařízení mezi návštěvami přímo snižuje provozní náklady.

FAQ

Q1: Jak vakuové zhášedlo uhasí oblouk?

Když se kontakty uvnitř vakuového zhášedla pod zatížením oddělí, vytvoří se mezi kontaktními plochami kovový oblouk. Protože zhášedlo udržuje vysoké vakuum s několika molekulami plynu dostupnými pro ionizaci, oblouk se nemůže udržet a zhasne při prvním přirozeném průchodu proudu nulou. Tato metoda zhášení oblouku je účinná, rychlá a nevyžaduje žádná externí média pro zhášení oblouku.

Otázka 2: Co způsobuje častý provoz pojistek a jak se to řeší?

Časté používání pojistek obvykle indikuje systémové poruchy. Primární příčiny jsou: zkrat systému (poruchový proud roztaví pojistkový prvek; porucha musí být lokalizována a odstraněna před výměnou pojistky se správnou jmenovitou hodnotou), trvalé přetížení (provoz nad jmenovitým proudem po delší dobu; zátěž musí být snížena) nebo nesprávný výběr pojistky (hodnota pojistky je pro danou aplikaci příliš nízká; pojistka musí být nahrazena správnou jmenovitou hodnotou).

Otázka 3: Kde se obvykle používá vakuový odpínač zátěže a kombinovaný přístroj s pojistkami?

Přístroj je vhodný pro třífázové střídavé vysokonapěťové systémy. Typické aplikace zahrnují kruhové hlavní jednotky (RMU), kompaktní rozvodny, přepínače pro rozdělení rozvodných linek a ochranu transformátorů v kombinaci s pojistkami.

Q4: Může tento přístroj nahradit vakuový jistič?

Ne. Přístroj je určen pro spínání zátěže a je-li vybaven pojistkami, poskytuje ochranu proti zkratu. Vakuový vypínač je navržen tak, aby přímo přerušoval jak normální zátěžové proudy, tak zkratové poruchové proudy. Pro aplikace, kde je již zajištěna předřazená ochrana proti poruchám, nabízí tento přístroj cenově výhodnější řešení než plně vakuový vypínač.

Proč si vybrat SanGao?

1. Výrobní schopnost

SanGao provozuje 10 mu (6 667 m²) závod v Liushi, Zhejiang, s 10 000 m² výrobní podlahové plochy, kde jsou umístěny vyhrazené montážní a testovací linky pro vysokonapěťové rozvaděče.

2. Technický tým

Společnost zaměstnává 120 zaměstnanců, včetně 20 inženýrů na střední až vyšší úrovni, kteří se zabývají mechanickým designem, vysokonapěťovou izolací a zajišťováním kvality. Základní kapitál je 81,68 milionů RMB, celková aktiva přibližně 200 milionů RMB.

3. Certifikované systémy jakosti

Výroba probíhá podle certifikací ISO 9001:2008, ISO 14001 a ISO 45001. Ty vyžadují zdokumentovanou kontrolu dodavatele, vstupní kontrolu, průběžné kontroly a závěrečné přejímací zkoušky.

4. Sledovatelnost procesu

n Systém ERP sleduje materiály, výrobní operace a záznamy o zkouškách. Každá jednotka je serializována s testovacími daty archivovanými pro plnou sledovatelnost.

5. Rutinní testování

Každý přístroj prochází zkouškou dielektrické odolnosti (hlavní obvod a uzemnění), zkouškou mechanického provozu pod ručním a elektrickým ovládáním a měřením přechodového odporu. Vzorové jednotky jsou podrobeny krátkodobým proudovým testům pro validaci 20 kA / 4 s.

6. Technická partnerství

SanGao spolupracuje s Xi'an Senyuan, Pekingským elektrotechnickým výzkumným ústavem a Xi'anským vysokonapěťovým výzkumným ústavem pro typové testování a shodu s normami GB a IEC.

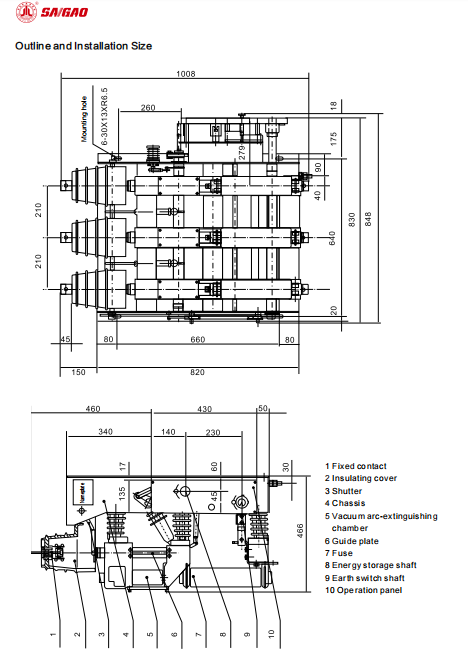

Rozdělení komponent

Žádný.	Komponent
1	Pevný kontakt
2	Izolační kryt
3	Závěrka
4	Podvozek
5	Vakuová zhášecí komora
6	Vodicí deska
7	Pojistka
8	Šachta pro skladování energie
9	Hřídel uzemňovacího spínače
10	Ovládací panel
