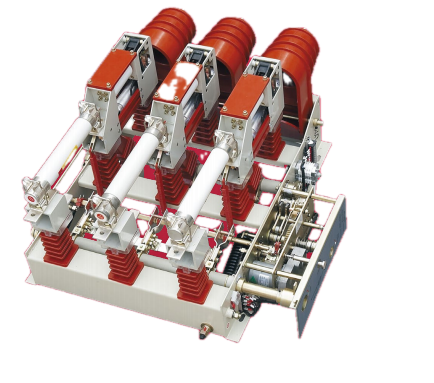

Vnitřní AC vysokonapěťový vakuový jistič s uzemňovačem

Vnitřní střídavý vysokonapěťový vakuový vypínač s uzemňovacím spínačem od čínského dodavatele a výrobce SanGao Electric technicky spolehlivé a nákladově efektivní distribuční řešení. Tato jednotka, dimenzovaná na 12 kV a 630 A, s krátkodobou výdrží 20 kA, se používá k bezpečnému připojení a odpojení obvodu pro třífázové systémy střídavého proudu 50 Hz, vhodné pro městské rozvodné skříně, průmyslové rozvodné skříně, transformátorové přívody a venkovská distribuční místa.

Odeslat dotaz

Popis výrobku

Vnitřní střídavý vysokonapěťový vakuový jistič s uzemňovačem od Sangao je vhodný pro třífázovou kruhovou síť AC50Hz nebo koncové napájení a průmyslová elektrická zařízení, používá se hlavně pro řízení zátěže a ochranu proti zkratu. Odpínač zátěže zapíná a vypíná zátěžový proud, proud v uzavřené smyčce, transformátor naprázdno a nabíjecí proud kabelu. Kombinace může přerušit jakýkoli proud až do jmenovitého zkratového proudu. Přímo působící izolační vzdálenost a zhášecí komora oblouku jsou propojeny, s manuální a elektrickou funkcí. Jeho unikátní pohonný mechanismus umožňuje, aby zhášecí komora snesla vysoké napětí pouze v okamžiku uzavření a sepnutí, čímž je realizován malý objem a nízká hmotnost.

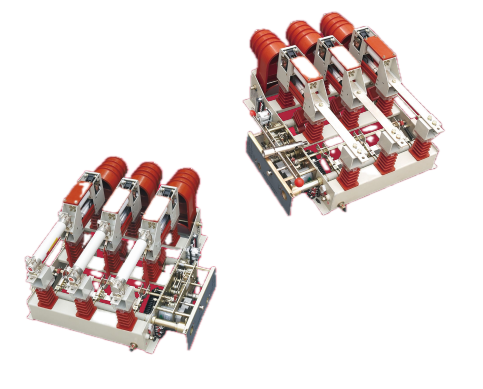

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Co je Vakuový jistič?

Tento vnitřní střídavý vysokonapěťový vakuový vypínač s uzemňovačem je třífázové vnitřní spínací zařízení střídavého proudu 50 Hz pro kruhové sítě, terminálové napájení a aplikace průmyslových zařízení. Jednotka využívá vakuové zhášedlo pro zhášení oblouku a pružinový ovládací mechanismus (ruční nebo elektrický). Volitelný uzemňovač s mechanickým blokováním a uzemňovací závěrkou poskytuje viditelnou izolaci pro údržbu. Při osazení pojistkami přeruší sestava zkratové proudy ovládáním úderníku. Jmenovité napětí 12 kV, jmenovitý proud 630 A, krátkodobý výdržný proud 20 kA.

Funkce produktu

Přepínání zátěžového proudu

Vnitřní střídavý vysokonapěťový vakuový vypínač s uzemňovačem vytváří a přerušuje zatěžovací proudy až do 630 A za normálních provozních podmínek, pokrývající typické zatížení napáječe a transformátoru.

Spínání proudu v uzavřené smyčce

Přepíná proudy v uzavřené smyčce v konfiguracích kruhové sítě, což umožňuje přenos zátěže mezi napáječi bez přerušení dodávky pro následné zákazníky.

Přepínání proudu transformátorem naprázdno

Náš venkovní vysokonapěťový odpojovací vakuový přerušovací spínač spíná a vypíná proudy naprázdno transformátorů až do kapacity 1600 kVA, což odpovídá úrovním magnetizačního zapínacího a ustáleného budícího proudu distribučních transformátorů.

Přepínání nabíjecího proudu kabelu

Vytváří a přerušuje nabíjecí proudy kabelů pro podzemní nebo nadzemní části kabelů, což umožňuje napájení a deaktivaci kabelových podavačů.

Ochrana proti zkratu (s pojistkami)

Při konfiguraci s pojistkami omezujícími proud aktivuje mechanismus úderníku pojistky vypínací lištu spínače a při detekci poruchy otevře všechny tři fáze. Sestava může přerušit jakýkoli proud až do jmenovité hodnoty zkratu a poskytnout sekundární ochrannou vrstvu, kde jsou primárními zařízeními pro odstraňování poruch předřazené jističe nebo relé.

Izolace údržby

Integrovaný uzemňovač, když je sepnutý, poskytuje viditelné uzemnění na straně zátěže. Uzemňovací uzávěr fyzicky blokuje přístup k živým částem, což personálu údržby umožňuje ověřit izolaci a bezpečně pracovat na následném zařízení.

Vypínač zátěže vs. vakuový jistič

Funkce	Vypínač zátěže (tato jednotka)	Vakuový jistič (VCB)
Normální spínání zátěžového proudu	Ano	Ano
Přerušení zkratového proudu	Ne (pouze s kombinací pojistek)	Ano (až do jeho vypínací schopnosti)
Integrovaný uzemňovač	Standardní varianta	Není typické; nutný samostatný uzemňovač
Typická aplikace	Napájecí, kruhový, transformátorový přívod, kde je ochrana proti poruchám	Hlavní ochranné zařízení pro vývody a transformátory
Náklady	Spodní	Vyšší

Technické parametry

Parametr	Hodnota	Výklad
Jmenovité napětí	12 kV	Kompatibilní se standardními distribučními sítěmi 10‑12 kV po celém světě.
Jmenovitý proud	630 A	Podporuje typické zatížení vývodů a transformátorů až do 10 MVA při 10 kV.
Krátkodobý výdržný proud	20 kA (po dobu 4 s)	Schopný přenášet poruchový proud, dokud předřazená ochrana neodstraní poruchu.
Uzemňovač	Volitelné (označené D)	Poskytuje integrované uzemnění se zapínací schopností.
Ovládací mechanismus	Pružinový mechanismus (označený /T)	Podporuje ruční a elektrický provoz; spolehlivost ověřená v praxi.

Konstrukční návrh

Přímo působící izolační vzdálenost a propojení zhášecí komory
Izolační mezera a vakuové zhášedlo jsou mechanicky spojeny, aby fungovaly jediným pohybem. Tím je zajištěno, že viditelné přerušení je vždy doprovázeno plně otevřeným zhášedlem.

Mechanismus pohonu

Zhášedlo je napájeno pouze v okamžiku uzavření a otevření, což snižuje elektrické namáhání vakuové komory. To umožňuje kompaktnější velikost zhášedla a prodlužuje životnost kontaktů.

Uzemňovací závěrka

Kovová clona je umístěna mezi pevnou a pohyblivou kontaktní trubkou a je spojena s uzemňovačem. Když je uzemňovač sepnutý, clona fyzicky izoluje živé části a poskytuje viditelné a ověřitelné uzemnění pro údržbu.

Mechanické blokování

Zabraňuje sepnutí uzemňovače, pokud nejsou hlavní kontakty rozepnuté, a zabraňuje rozepnutí hlavních kontaktů, když je uzemňovač sepnutý.

Aplikační pole

Vnitřní AC vysokonapěťový vakuový jistič s uzemňovačem má skvělé kompatibility:

1. Městské okružní hlavní jednotky (RMU) pro dělení a spínání zátěže.

2. Transformátorové přijímací panely a napájecí skříně v průmyslových rozvodech.

3. Koncové napájecí body v radiálních sítích.

4. Venkovské rozvodné sítě – jednotka může být použita k rozdělení dlouhých napáječů, snížení výpadků zón a umožnění regulace napětí pomocí přepínání baterií kondenzátorů.

5. Vnitřní instalace v kovovém rozvaděči; vakuová technologie eliminuje použití plynu SF6 a související ekologické problémy.

Profil společnosti a výrobní kapacita

Zařízení: Areál 10-mu (6 667 m²) v Liushi, Zhejiang, s 10 000 m² výrobní plochy.

Pracovní síla: 120 zaměstnanců, včetně 20 středních až vyšších technických odborníků. Základní kapitál 81,68 milionů RMB, celková aktiva přibližně 200 milionů RMB.

Certifikace: ISO 9001:2008 (kvalita), ISO 14001 (životní prostředí), ISO 45001 (bezpečnost a ochrana zdraví při práci).

Řízení procesu: ERP systém pro nákup materiálu, výrobu a sledovatelnost. Rutinní testování zahrnuje dielektrickou odolnost, mechanický provoz a kontrolu přechodového odporu na každé jednotce.

Technická partnerství: Spolupráce s Xi'an Senyuan, Pekingským elektrotechnickým výzkumným ústavem a Xi'anským vysokonapěťovým výzkumným ústavem pro typové testování a shodu se standardy.

FAQ

Q1: Může tento vnitřní střídavý vysokonapěťový vakuový vypínač s uzemňovačem nahradit vakuový vypínač?
Ne. Je určen pouze pro spínání zátěže. Pro ochranu proti zkratu musí být spárován s pojistkami nebo se spolehnout na předřazené jističe.

Q2: Jakou údržbu vyžaduje vakuové zhášedlo?
Vakuové zhášedlo je utěsněné a bezúdržbové. Rutinní kontroly zahrnují mechanický provoz, mazání a ověření blokování.

Q3: Je uzemňovač standardní nebo volitelný?
Uzemňovač je volitelný (označený D). Je-li specifikováno, je mechanicky blokováno s hlavními kontakty pro bezpečnou údržbu.

Q4: Jaká je typická doba realizace a možnost přizpůsobení?
Standardní jednotky s pružinovým mechanismem a uzemňovačem jsou expedovány do 4–6 týdnů. Zákaznické úpravy (pomocné kontakty, montáž, úpravy mechanismu) jsou k dispozici na vyžádání.

Technické parametry

Níže si můžete prohlédnout dvě verze dat parametrů pro náš vakuový odpojovač zátěže typu ručního vozíku s kombinací odpojovacího spínače:

Vnitřní AC vysokonapěťový vakuový jistič s uzemňovačem od Sangao jsou vhodné pro třífázové AC50Hz kruhové sítě nebo koncové napájení a průmyslová elektrická zařízení, používají se hlavně pro řízení zátěže a ochranu proti zkratu. Odpínač zátěže zapíná a vypíná zatěžovací proud, proud v uzavřené smyčce, transformátor naprázdno a nabíjecí proud kabelu. Kombinace může přerušit jakýkoli proud až do jmenovitého zkratového proudu. Přímo působící izolační vzdálenost a zhášecí komora oblouku jsou propojeny, s manuální a elektrickou funkcí. Jeho unikátní pohonný mechanismus umožňuje, aby zhášecí komora snesla vysoké napětí pouze v okamžiku uzavření a sepnutí, čímž je realizován malý objem a nízká hmotnost.

Žádný.	Položka	Jednotka	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Jmenovité napětí	KV	12	12
2	Jmenovitá frekvence	HZ	50	50
3	Jmenovitý proud	A	630	125
4	1min napájecí frekvence výdržné napětí Bleskový impuls vydrží napětí	KV	Vzdálenost otevření zhášecí komory oblouku: 30, mezifázové 42; přes izolační vzdálenost 48 mezifáze 75; přes izolační vzdálenost 85	Vzdálenost otevření zhášecí komory oblouku: 30, mezifázové 42; přes izolační vzdálenost 48 mezifáze 75; přes izolační vzdálenost 85
5	Jmenovitý dynamický proud (špičkový)	KA	50	-
6	4S proud tepelné stability	KA	20	-
7	Jmenovitý vypínací proud aktivní zátěže	A	630	125
8	Jmenovitý vypínací proud s uzavřenou smyčkou	A	630	125
9	Jmenovitý vypínací proud nabíjení kabelu	A	10	10
10	Vypínací schopnost transformátoru naprázdno	KVA	1250	1250
11	Jmenovitý zkratový vypínací proud	KA	-	31.5
12	Jmenovitý přenosový proud, jmenovitý přejímací proud	A	-	2000
13	Model pojistky	-	SDLAJ-12	SFLAJ-12
14	Výstupní energie úderníku	J	-	2-5 (střední)
15	Jmenovitý zkratový proud	KA	50	50
16	Jmenovitý dynamický proud uzemňovače	KA	50	50
17	2S proud tepelné stability uzemňovače	KA	20	20
18	Jmenovité napětí pomocného obvodu	V	AC/CD220;110	AC/CD220;110
19	Mechanická životnost	-	10000	10000

Obrys a velikost instalace a členění komponent

Žádný.	Komponent
1	Pevný kontakt
2	Izolační kryt
3	Závěrka
4	Podvozek
5	Vakuová zhášecí komora
6	Vodicí deska
7	Pojistka
8	Šachta pro skladování energie
9	Hřídel uzemňovacího spínače
10	Ovládací panel
