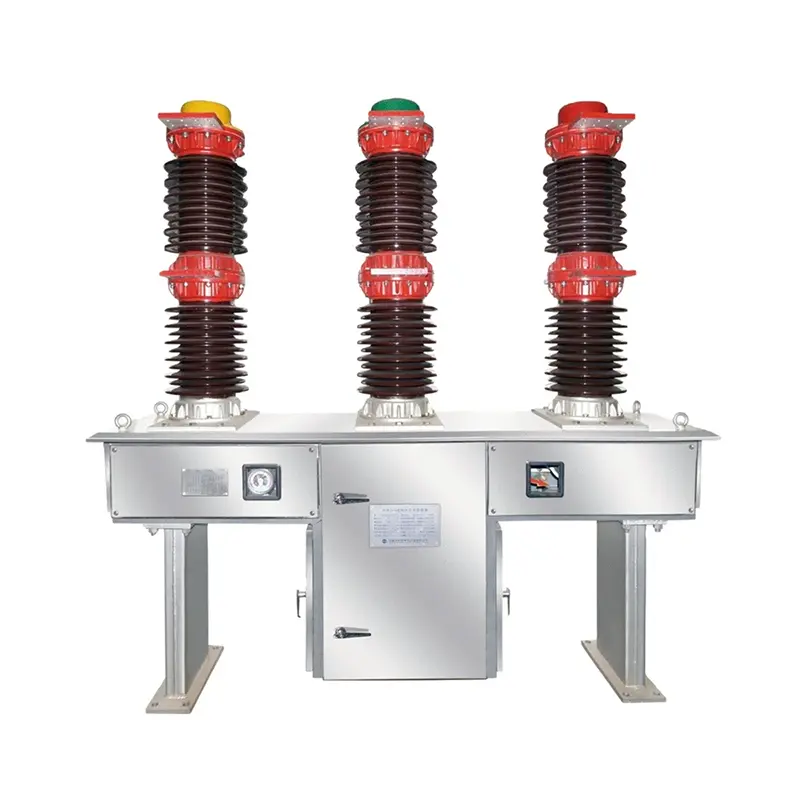

Jistič s venkovním plynovým obvodem

Společnost Sangao's Outdoor Gas Circuit Circuit Breaker poskytuje zákazníkům komplexní škálu standardních návrhů ANSI a IEC, jakož i nejnovější vývoj v technologii přepínačů, včetně plynu nebo vakuového přerušení, magnetických nebo jarních mechanismů, živých nebo mrtvých plechovek, které jsou běžně známé jako návrhy doghouse nebo kiosku, což je pro optimalizaci mřížky a inteligentní aplikace mřížky.

Rozpis plynu SF6 nezpůsobí proudové sekání nebo přepětí.

Tyto vlastnosti zajišťují dlouhou elektrickou životnost jističe a omezují dynamické, DC a tepelné napětí na zařízení.

Skladování energie typu GSH (MH) a mechanický provozní mechanismus volného uvolňování umožňuje otevírání a uzavírání prostřednictvím místního a dálkového ovládání.

Aktivační kinematika operačního mechanismu, pohyblivých kontaktů a anti -kondenzačního topení je umístěna v uzavřeném kovovém pouzdru, což také slouží jako podpora pro elektrody.

Výše uvedená struktura je podporována rámem vyrobeným z roztažitelných kovových částí, což umožňuje nastavení výšky svorek obvodu z 2800 mm na 3700 mm.

Úroveň ochrany kovového pláště je IP 54 (*) a je vybavena utěsněnými dveřmi s inspekčním oknem.

Shell je vyroben z ocelové desky a poskytuje dostatečnou povrchovou ochranu prostřednictvím speciálních metalizačních a malířských procesů. Podpůrná struktura podstoupila léčbu galvanizujícím hot.

Pole aplikace

Jistič s venkovním plynovým obvodem se používá pro distribuci energie, pro kontrolu a ochranu obvodů, jakož i pro kontrolu a ochranu transformátorů, usměrňovačů, bank kondenzátorů atd.

Vzhledem k technologii automatického vyrovnávacího jističe SF6 nevytvářejí jističe venkovních plynových obvodů během přepínacího procesu, takže je velmi vhodné pro dodatečné vybavení, upgrade a rozšiřování starých zařízení, protože izolační materiály kabelů a zařízení mohou být během použití podrobeny stresu.

Prostředí použití

1. Nadmořská výška: nepřesahující 2500 metrů; Platereau typu 4000 metrů;

2. Teplota prostředí: -30 ℃ -+40 ℃ (zvláštní požadavek -40 ℃ -+40 ℃);

3. relativní vlhkost: denní průměr nepřesahující 95%, měsíční průměr nepřesahující 90% (25 ° C);

4. Rychlost větru: nepřesahující 35 metrů za sekundu;

5. Místa bez hořlavých látek, nebezpečí výbuchu, chemické koroze a závažné vibrace.
