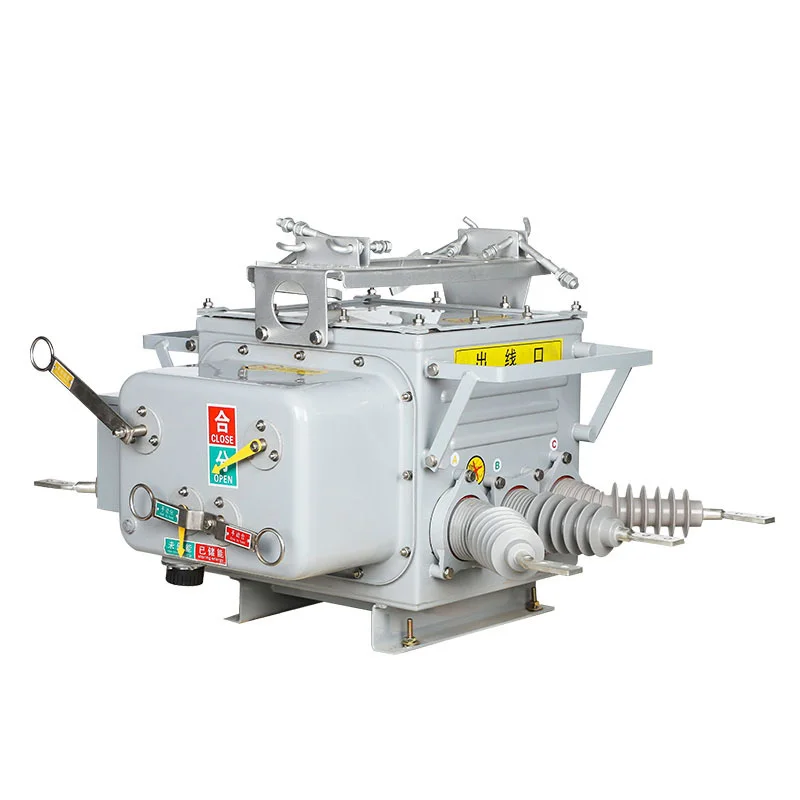

Venkovní mezní vakuový obvod

Sangao odolný outdoorový mezní vakuový jistič (dále jen „jistič okrajového obvodu“) je vhodný pro venkovní vysokopěťový rozváděč s třífázovým AC 50Hz a jmenovité napětí 33 kV a níže. Tělo jističe je vybaveno vakuovým obloukovým hasicím komorou, proudovým transformátorem, transformátorem proudu nulového sekvence atd. Čařiče obvodu má režim vzdáleného řízení, funkci řízení ochrany a komunikační funkci. Může spolehlivě posoudit a detekovat rozvody, průmyslové a těžební podniky a městské a venkovské energetické sítě za účelem kontroly a ochrany. Speciálně vhodné pro častý provoz země a městské úrovně MilliamPere Nulo Sequence proud a fázové poruchy zkratu zkratu, dosažení automatického odstranění jednofázových uzemňovacích poruch a fázové zkratky.

Venkovní mezní vakuový jistič přerušuje oblouk ve vakuovém režimu a používá izolaci plynu SF6. Krabice přijímá pokročilé dovážené plynové těsnění, technologii odolné proti výbuchu a izolační strukturu s vynikajícím celkovým výkonem těsnění. Rovněž byla zlepšena výkonnost importních a exportních potrubí a celkový výkon těsnění je dobrý. Plyn SF6 naplněný uvnitř nesmí unikat nebo být ovlivněn vnějším prostředím. Jarní operační mechanismus byl miniaturizován a jeho výkon byl optimalizován. Přijetí přenosu hlavního řetězce a vícestupňového systému výletu s nízkým odporem a nízkým nárůstem teploty. Jeho spolehlivost a stabilita jsou lepší než tradiční jarní mechanismy.

Tento produkt je nainstalován na hranici odpovědnosti distribučních linek. Přední konec příchozí linky uživatele automaticky odstraní jednofázové poruchy uzemnění a fáze na fázi poruch zkratu v systému uživatele, zabrání šíření poruch ve světě uživatele na hlavní přenosovou linku, což zajistí elektrickou bezpečnost neváděných uživatelů a zlepšuje elektrickou spolehlivost. Pokud je porucha trvalá a selhání náklonu rozvodny, nehoda na webu uživatele středního napětí povede k odříznutí celé hlavní linie distribuce. Tato běžná přenosová nehoda v energetické mřížce způsobí významné ztráty společnosti.

stav životního prostředí

(1) Teplota vzduchu v prostředí: -40 ℃ ~+40 ℃; Denní změna teploty nepřesahuje 25 ℃; Podle vlastností plynu SF6, když je teplota okolního okolí -40 ℃ a tlak uvnitř nádrže je 0,05 MPa, SF6 je stále v plynném stavu, aby byla zajištěna normální provoz produktu. Když je teplota okolního okolí -40 ℃ a tlak měřidla je 0,05 MPa, bod zkapalnění SF6 je -55 ℃; Když je tlak měřidla nula, bod zkapalnění SF6 nepřesáhne -60 ℃.

(2) rychlost větru nepřesahující 35 m/s;

(3) Místo bez hořlavosti, nebezpečí exploze, silné chemické korozivity (jako jsou různé kyseliny, alkális nebo kouř) a silné vibrace.

(4) nadmořská výška: ≤ 1000 m;

(5) Tloušťka pokrytí: 10 mm;

(6) Úroveň znečištění ovzduší: Úroveň 4;

(7) seismická intenzita: ≤ 7 stupňů;

(8) Metoda uzemnění neutrálního bodu v napájecí mřížce: Neutrální bod není uzemněn, je uzemněn skrz obloukovou potlačovací cívku a nulový bod je uzemněn nízkým odporem.
