Proč je vysokonapěťový uzemňovací spínač kritický pro bezpečnost a údržbu napájecího systému?

V systémech přenosu a distribuce energie je bezpečnost prvořadá. Jednou často přehlíženou, ale zásadní složkou jeVysokonapěťový uzemňovací spínač. Toto zařízení hraje zásadní roli při ochraně zařízení i personálu během údržby, poruchových stavů a ​​rutinních operací. Tento článek zkoumá, co dělá uzemňovací spínač, jak funguje a proč je nepostradatelný ve vysokonapěťových rozvaděčích a rozvodnách. Dbáme také na kvalitu výroby, certifikace a spolehlivostSanGao přivádí k této kritické elektrické součásti.

Neopěvovaný hrdina elektrické bezpečnosti

Když přemýšlíme o vysokonapěťových zařízeních, často se nám vybaví jističe a transformátory. Přesto,Vysokonapěťový uzemňovací spínačje stejně zásadní pro bezpečný provoz a údržbu energetických systémů. Toto zařízení instalované uvnitř rozváděčových skříní nebo rozvoden poskytuje spolehlivou cestu k zemi a zajišťuje, že technici mohou bezpečně pracovat na zařízení bez napětí a že poruchové proudy jsou efektivně řízeny.

Bez správně fungujícího uzemňovacího spínače by čety údržby čelily riziku náhodného zapnutí, indukovaného napětí z přilehlých vedení pod napětím a nebezpečného přechodného přepětí.SanGao, high-tech podnik se sídlem v čínském elektrickém hlavním městě Liushi, vyrábí tyto základní komponenty již léta, přičemž dodržuje přísné standardy kvality a slouží různým průmyslovým odvětvím od renovace městských sítí po větrné elektrárny.

Co je to vysokonapěťový uzemňovací spínač?

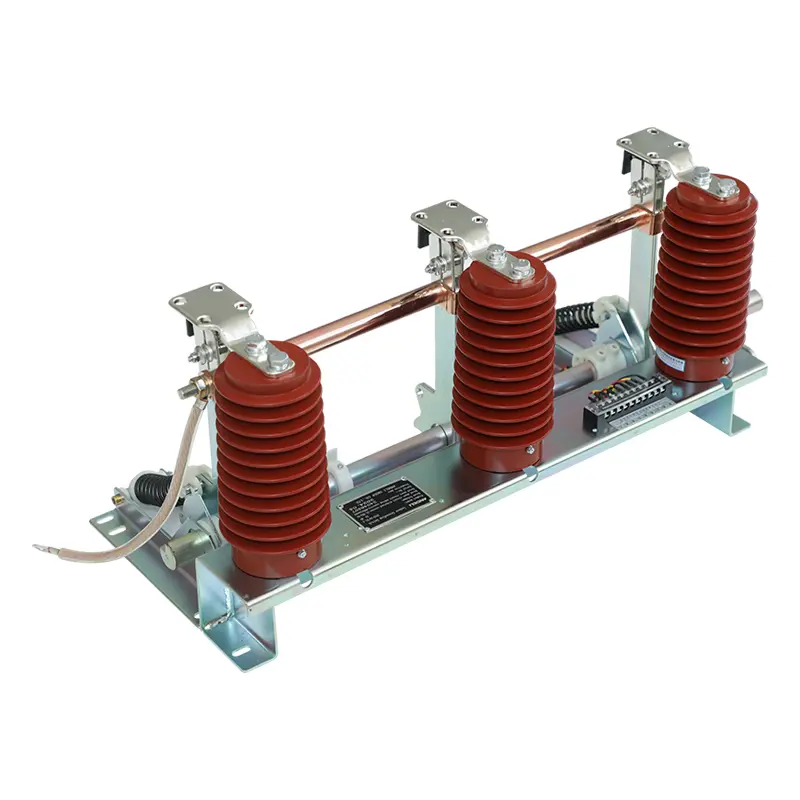

TheVysokonapěťový uzemňovací spínačje mechanické spínací zařízení určené k připojení určité části elektrického obvodu k zemi. Typicky se instaluje do vysokonapěťových rozváděčů (3-12kV, třífázové AC 50/60Hz systémy) a ovládá se ručně nebo motorovým mechanismem. Jeho primární struktura se skládá z držáku, sestavy uzemňovacího nože, pevných kontaktů, senzoru, rotačního hřídele, tlačných pružin, vodivých pouzder a pružných spojů.

V zavřeném stavu se zemnící nůž pevně dotkne statického kontaktu a vytvoří tak nízkoimpedanční zemnící dráhu. Tato cesta slouží několika bezpečnostním a provozním funkcím, které prozkoumáme níže.

Klíčové funkce: Více než jen uzemnění

TheVysokonapěťový uzemňovací spínačslouží více kritickým funkcím nad rámec jednoduchého uzemnění:

Ochrana personálu během údržby

Když je jistič rozpojen a izolován, sousední přípojnice nebo zařízení mohou stále nést indukované napětí nebo zbytkový náboj. Uzemňovací spínač poskytuje viditelné a bezpečné uzemnění a zajišťuje, že personál údržby je chráněn před náhodným zapnutím nebo kapacitním vybitím.

Omezení přechodných přepětí

Při zemních poruchách, zejména v těžkých systémech, může dojít k přechodným přepětím. Zemnící spínač omezuje tyto napěťové rázy tím, že poskytuje cestu s nízkou impedancí, čímž chrání citlivé zařízení a izolaci.

Eliminace indukovaného napětí

V případech paralelních přenosových vedení na stejné věži mohou být na beznapěťových vedeních stále vystavena indukovaná napětí ze sousedních vedení pod napětím v důsledku elektrostatické a elektromagnetické vazby. Uzemňovací spínače na těchto vedeních poskytují cestu k rozptýlení těchto indukovaných proudů, čímž se zabrání nebezpečí.

Uzavírací zkratové proudy

Některé uzemňovací spínače jsou navrženy tak, aby se sepnuly ​​proti zkratovým proudům. Tato schopnost zajišťuje, že spínač lze ovládat i za poruchových podmínek, což poskytuje dodatečnou bezpečnost během nouzových postupů.

Stanovení systémové neutrální reference

V rozvodnách s velkými výkonovými transformátory pomáhá uzemňovací spínač udržovat konzistentní referenční bod napětí, stabilizuje elektrickou síť a zajišťuje bezpečný provoz.

Aplikace: Kde se používá?

TheVysokonapěťový uzemňovací spínačje široce používán v rozvodných a přenosových systémech, včetně:

• Renovace městské a venkovské elektrické sítě– Modernizace stárnoucí infrastruktury vyžaduje spolehlivé uzemnění pro bezpečnost a shodu.

• Rozvodny a rozvodné skříně– Integrální do vysokonapěťových rozváděčových sestav.

• Větrné elektrárny a vodní elektrárny– Zajištění uzemnění pro generátory a transformátory.

• Hutní a petrochemický průmysl– Ochrana zařízení a personálu v drsném prostředí.

• Železniční a důlní zařízení– Zajištění bezpečného uzemnění v trakčních energetických systémech.

• Energetické projekty obytných a komerčních budov– Pro přívody a nouzové systémy.

TheSanGaoVýhoda: Kvalita a spolehlivost

SanGaosi vybudovala reputaci vysoce kvalitními vysokonapěťovými zařízeními. Výrobní závod společnosti se rozkládá na ploše 10 000 metrů čtverečních, se základním kapitálem 81,68 milionů juanů a celkovými aktivy přibližně 200 milionů juanů. Se 120 zaměstnanci, včetně 20 vyšších a středních technických odborníků,SanGaoudržuje silné zaměření na výzkum a vývoj a zajišťování kvality.

Společnost dodržuje systémy řízení jakosti ISO 9001:2008, environmentální management ISO 14001 a systémy bezpečnosti a ochrany zdraví při práci OHSMS 18001. Zaměstnává také moderní správu ERP a pokročilé testovací zařízení, aby bylo zajištěno každé z nichVysokonapěťový uzemňovací spínačsplňuje přísné výkonové normy. Ve spolupráci s institucemi, jako je Xi'an Senyuan a Pekingský elektrický výzkumný ústav,SanGaozajišťuje, že její produkty jsou na špici v elektrotechnice.

Jejich uzemňovací spínače jsou navrženy s robustním mechanismem, který využívá tlačné pružiny k zajištění rychlého a spolehlivého zavírání/otevírání s konzistentním kontaktním tlakem udržovaným prostřednictvím talířových pružin. Tato konstrukce zajišťuje nízký přechodový odpor a dlouhou životnost i při častém provozu.

Často kladené otázky (FAQ)

Otázka: Jaký je primární účel vysokonapěťového uzemňovacího spínače?

Odpověď: Jeho primárním účelem je poskytnout viditelný a bezpečný zemnící bod pro zařízení bez napětí, chránit techniky před náhodným zapnutím a rozptýlením indukovaného napětí a nábojů.

Otázka: Kde je obvykle instalován uzemňovací spínač?

A: Obvykle se instaluje uvnitř rozvaděčů vysokého napětí (3-12kV), dále v rozvodnách a na straně vedení transformátorů.

Otázka: Může se uzemňovací spínač sepnout proti zkratovému proudu?

Odpověď: Ano, mnoho uzemňovacích spínačů je dimenzováno na zkratový uzavírací proud, což umožňuje jejich bezpečnou obsluhu i při poruchových stavech.

Otázka: Jak chrání uzemňovací spínač před indukovaným napětím?

Odpověď: Na přenosových vedeních, která vedou paralelně s vedením pod napětím, zajišťuje uzemňovací spínač cestu pro indukované proudy, které tečou do země, čímž zabraňuje výskytu nebezpečného napětí na vedení bez napětí.

Závěr

TheVysokonapěťový uzemňovací spínačnemusí být nejatraktivnější součástí energetického systému, ale jeho význam nelze přeceňovat. Chrání životy, chrání drahá zařízení a zajišťuje stabilní provoz sítě během poruch a údržby. Tím, že poskytuje spolehlivou zemnící cestu, pomáhá předcházet nehodám, snižuje prostoje a udržuje integritu elektrické sítě.

SanGaonabízí uzemňovací spínače, které kombinují robustní mechanickou konstrukci, vysoce kvalitní materiály a přísnou kontrolu kvality, aby poskytovaly spolehlivý výkon v náročných aplikacích. Se silným technickým základem a závazkem k neustálému zlepšováníSanGaose stala důvěryhodným dodavatelem pro energetické společnosti, průmyslové závody a infrastrukturní projekty v celé Číně i mimo ni.

Pokud hledáte spolehlivý zdroj vysokonapěťových uzemňovacích spínačů nebo potřebujete technickou pomoc pro váš konkrétní projekt, zveme vás nakontaktnás dnes. Jejich zkušený inženýrský tým může poskytnout specifikace produktu, vlastní řešení a včasnou podporu. Oslovte prostřednictvím webových stránek společnosti nebo e-mailu, prodiskutujte své požadavky a zjistěte, jak na toSanGaomůže přispět k bezpečnosti a účinnosti vašich energetických systémů.
