Vysokonapěťový uzemňovací spínač

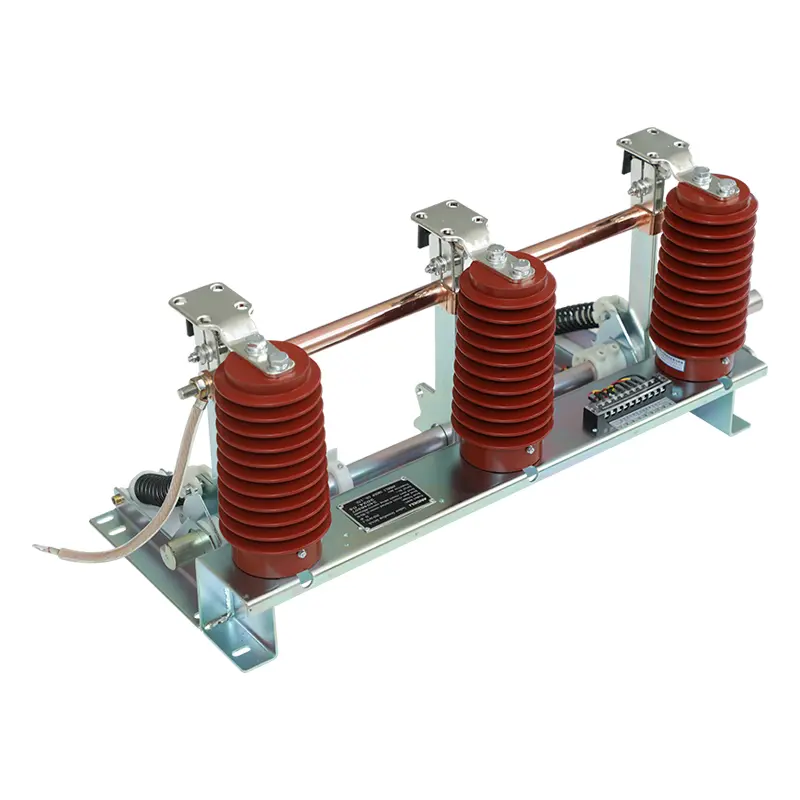

Odolný vysokonapěťový uzemňovací spínač SanGao je vhodný pro vnitřní 3-12kV třífázový AC 50 (60) Hz napájecí systém a používá se ve spojení s různými vysokonapěťovými rozvaděči. Může být také použit pro uzemnění údržby vysokonapěťových elektrických zařízení. Jeho hlavní konstrukcí je uzemňovací spínač, který se skládá z držáku, sestavy uzemňovacího nože, statického kontaktu, snímače, otočné hřídele, otočného ramene, tlačné pružiny, vodivého pouzdra a pružného spojení.

Když ovládací mechanismus sepne uzemňovač, akční moment způsobí, že hlavní hřídel překoná odporový krouticí moment, čímž se klikové rameno otáčí ve směru zavírání, takže ovládací tyč na uzemňovacím noži projde mrtvým bodem tlačné pružiny a tlačná pružina uvolní energii, takže uzemňovač je rychle sepnut v zavírací poloze. Zemnící nůž na sestavě uzemňovacího nože je pevně a spolehlivě v kontaktu s přírubovou částí (hranou nože) statického kontaktu prostřednictvím talířové pružiny.

Když je aplikován krouticí moment, hlavní hřídel překoná hlavní krouticí moment a sílu pružiny, aby poháněl rameno k otáčení ve směru otevírání a tlačná pružina uzemňovacího nože prochází.

Jaký je účel uzemňovacího spínače?

Vysokonapěťový uzemňovací spínač se používá k zajištění zemnících vodičů pro podzemní systémy nebo systémy připojené do trojúhelníku.

Zemnící spínač umožňuje připojení mezifázové zátěže.

Uzemňovací spínač v rozvodně je uzemněn tak, aby vytvořil nízkoimpedanční uzemnění, aby byl systém neutrální.

Uzemňovací spínač ve spínací skříni zajišťuje omezení amplitudy přechodného přepětí při těžké poruše uzemnění.

Používá se k uzemnění elektrických zařízení, aby byly splněny požadavky na ochranu.

Jaká je funkce uzemňovacího spínače?

Vysokonapěťový uzemňovací spínač je připojen k jističi, a když je jistič uvolněn a vytažen, přípojnice sousedící s jističem je automaticky uzemněna prostřednictvím uzemňovacího spínače. Tento proces chrání techniky, personál údržby a uživatele před náhodným napětím.

Používá se k zabránění vzniku statické elektřiny a elektromagnetických indukčních proudů. Ve dvou nebo více nadzemních přenosových vedeních na stejné věži nebo v sousedním paralelním spojení, když je jedno nebo více vedení bez napětí, budou beznapěťová vedení generovat indukované napětí a indukovaný proud v důsledku elektromagnetické indukce a elektrostatické indukce mezi nimi a sousedními vedeními pod napětím. Proto jsou pro taková vedení vhodné uzemňovací spínače.

Vysokonapěťový uzemňovací spínač se používá k uzavření zkratového proudu. Uzemňovací spínač se jmenovitým zkratovým závěrným proudem by měl být schopen sepnout při jakémkoli použitém napětí (včetně jmenovitého napětí) a libovolném proudu (včetně jmenovitého zkratového závěrného proudu). Jmenovitý zkratový závěrný proud uzemňovače se rovná jmenovitému špičkovému výdržnému proudu.

Vysokonapěťový uzemňovací spínač v rozvodně hraje důležitou roli ve velkých nebo těžkých výkonových transformátorech, protože umožňuje rozvodné síti mít konzistentní referenční bod napětí. Jinak se napětí může lišit místo od místa. Zajistěte bezpečnost transformátorů a personálu používajícího elektřinu.
