Modul třífázového jističe SanGao – funkce, režimy ovládání a přehled aplikací
Abstraktní
Třífázové jističe jsou kritickými součástmi moderní infrastruktury distribuce energie, zejména v komerčním a průmyslovém prostředí. Na rozdíl od jednofázových jističů používaných v obytných prostorách jsou tato zařízení navržena tak, aby zvládla vyšší napětí a větší elektrické zatížení. Modul třífázového jističe SanGao nabízí flexibilní ovládání prostřednictvím externích signálů nebo interních časovačů, poskytuje spolehlivou izolaci, ochranu proti přetížení a možnosti ručního spínání. Tento článek představuje komplexní technický přehled funkcí modulu, provozních režimů, klíčových specifikací, aplikačních scénářů a bezpečnostních mechanismů, což pomáhá inženýrům a systémovým integrátorům činit informovaná rozhodnutí pro robustní návrh elektrického systému.
Obsah
S rychlým růstem průmyslové automatizace a komerční distribuce energie se třífázové jističe vyvinuly z jednoduchých ochranných zařízení na inteligentní jednotky, které kombinují ovládání, ochranu a izolaci. Třífázový jistič SanGao, kompatibilní se simulačními prostředími Simulink, poskytuje dva flexibilní režimy ovládání: ovládání externím signálem (0 V pro vypnutí, kladné napětí pro sepnutí) a interní ovládání na základě časovače (přednastavené spínací časy). Tato všestrannost výrazně zjednodušuje integraci a testování systému. V tomto článku se ponoříme do technických detailů tohoto modulu a nabídneme praktické rady pro výběr a aplikaci.
✦ ✦ ✦
1. Přehled modulu třífázového jističe

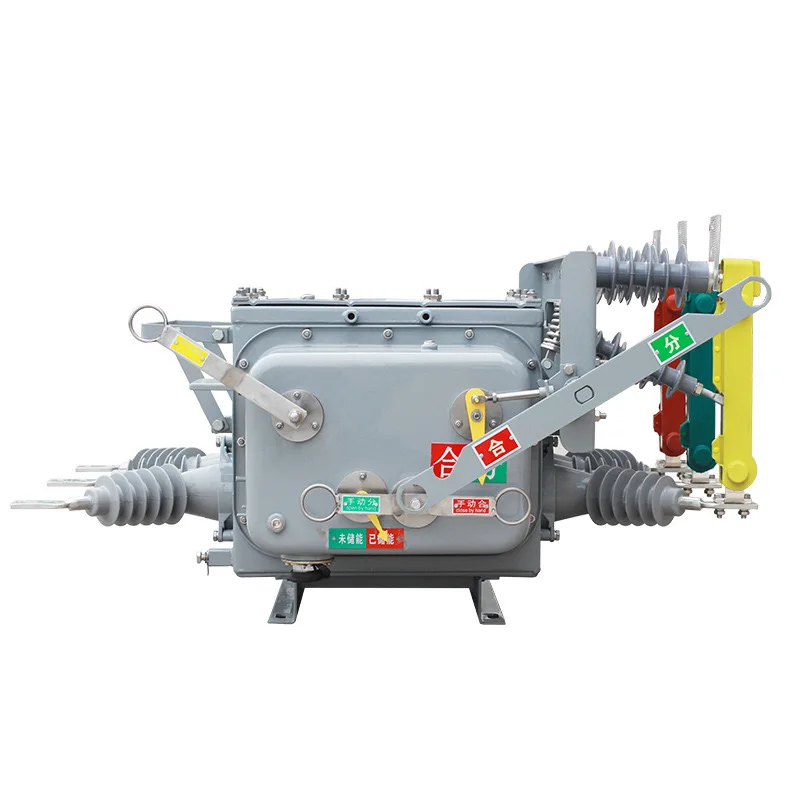

Třífázový jističový modul SanGao se skládá ze tří nezávislých jednopólových jističů, které jsou mechanicky blokovány tak, aby fungovaly současně pomocí jediné pákové rukojeti. Může být zapojen do série s třífázovými zátěžemi pro ovládání všech fází najednou. Mechanismus zhášení oblouku je stejný jako u standardních jističů a modul obsahuje vestavěné odlehčovací obvody Rs-Cs pro potlačení spínacích přepětí – nezbytné při připojení k indukční zátěži nebo ke zdrojům proudu.
Izolační spínač
Zajišťuje viditelné odpojení od napájení pomocí jediné rukojeti ovládající všechny tři póly současně – slouží také jako bezpečnostní spínač.
Chránič obvodu
Každý pól má jmenovitý proud (např. 5A) s vypnutím při přetížení. Při přetížení se rukojeť přesune do polohy „vypnuto“ a nelze ji násilně zavřít, dokud nebude závada odstraněna – známý jako provoz „bez vypnutí“.
Spínač ručního ovládání
Se svou speciální charakteristikou sériového vypínání s časovým zpožděním a vysokou zkratovou vypínací schopností jej lze v rámci své jmenovité hodnoty použít jako přímý vypínač motoru – také nazývaný vypínač motorového obvodu.
Simulace a ovládání
Podporuje režim externího ovládání (přes vstup Simulink, 0 = otevřeno, pozitivní = zavřeno) a režim vnitřního ovládání (nastavení spínacích časů v dialogovém okně). Všechny tři póly reagují na stejný řídicí signál.
✦ ✦ ✦
2. Základní funkce a provozní režimy
Třífázový jistič SanGao nabízí dva režimy ovládání, které vyhovují potřebám různých aplikací. Vrežim externího ovládání, ikona modulu zobrazuje řídicí vstupní port, který umožňuje přepínání v reálném čase pomocí signálů Simulink. Vrežim vnitřní kontroly, spínací časy jsou přednastaveny v dialogovém okně pro automatické časové sekvence. V obou režimech ovládá všechny tři jističe stejný řídicí signál, což zajišťuje synchronní provoz.
2.1 Role odlehčovacího okruhu
Když je jistič připojen k indukční zátěži (např. motory, transformátory) nebo ke zdrojům proudu, může otevření obvodu generovat vysoká indukovaná přepětí, která mohou poškodit izolaci nebo samotný jistič. Vestavěný odlehčovací obvod Rs‑Cs tuto energii účinně pohlcuje, omezuje přepěťové špičky a chrání jak jistič, tak následné zařízení. Uživatelé si mohou tento okruh povolit nebo zakázat v závislosti na typu zátěže.
2.2 Charakteristiky jízdy a mechanismus "Trip-Free".
Funkce „vypnutí“ zajišťuje, že když dojde k přetížení nebo zkratu, vnitřní mechanismus vynutí rozepnutí kontaktů a rukojeť se přesune do vypnuté polohy. Při pokusu o zatlačení rukojeti se kontakty znovu neuzavřou, dokud nebude chyba odstraněna a rukojeť nebude resetována. To poskytuje vnitřní bezpečnostní bariéru, která zabraňuje opětovnému zapnutí, když porucha přetrvává.
- Ovládání externího signálu (0 V / kladné napětí)
- Ovládání vnitřního časovače
- Tlumicí obvod Rs-Cs (volitelný)
- Mechanismus bez vypínání
- Sériová vypínací charakteristika s časovým zpožděním
- Vysoká zkratová vypínací schopnost
✦ ✦ ✦
3. Vysvětlení klíčových technických specifikací
Výběr správného třífázového jističe vyžaduje důkladné pochopení jeho technických parametrů. Níže uvedená tabulka shrnuje hlavní specifikace modulu SanGao a jejich praktické důsledky pro výběr.
| Specifikace | Typická hodnota / popis | Vliv na výběr |
|---|---|---|
| Jmenovitý proud (na pól) | 5A (přizpůsobitelné) | Určuje maximální trvalý provozní proud; musí překročit maximální ustálený proud zátěže. |
| Počet Poláků | 3 póly (současný provoz) | Vhodné pro třífázové třívodičové nebo čtyřvodičové systémy; zajišťuje, že jsou všechny fáze spínány dohromady. |
| Režim ovládání | Externí signál / Interní časovač | Externí režim vyhovuje vzdálené automatizaci; interní režim vyhovuje aplikacím s pevným časováním. |
| Charakteristika výletu | Vypínání série s časovým zpožděním | Umožňuje krátkodobá přetížení (např. rozběh motoru) bez nepříjemného vypínání. |
| Zkratová vypínací schopnost | Vysoká (zkontrolujte data konkrétního modelu) | Pro bezpečné odstranění závad je nutné překročit předpokládaný zkratový proud v místě instalace. |
| Snubber Circuit | Vestavěné Rs-C, volitelné | Nezbytné pro indukční zátěže pro ochranu jističe a zátěže. |
Tip pro výběr:Kromě proudu a vypínací kapacity zvažte okolní teplotu, nadmořskou výšku a styl montáže. Obraťte se na technickou podporu SanGao pro doporučení na míru.
✦ ✦ ✦
4. Průmyslové aplikace a průvodce výběrem
Třífázové jističe jsou široce používány v řídicích centrech motorů, distribučních panelech, zařízeních průmyslové automatizace a dodávkách komerčních budov. V závislosti na aplikaci mohou sloužit jako hlavní vypínače, ochranná zařízení odboček nebo spínače ovládání motoru. Níže jsou uvedeny typické případy použití a ukazatele výběru.
4.1 Hlavní oblasti použití
- Ovládání průmyslových motorů:Používají se jako spouštěče s přímým zapojením, které vyžadují charakteristiku vypnutí s časovým zpožděním, aby se zabránilo vypnutí při zapínacím proudu.
- Ochrana distribučního vedení:Instaluje se do hlavních nebo vedlejších rozvaděčů k ochraně proti přetížení a zkratům, se správnou koordinací s upstream/downstream zařízeními.
- Soupravy nouzového generátoru:Slouží jako jistič výstupu generátoru, poskytuje izolaci a odolává možným přechodným nadproudům.
- Systémy HVAC:Chrání kompresory, ventilátory a další motory v klimatizačních a chladicích zařízeních – také potřebuje charakteristiky časového zpoždění.
4.2 Kroky výběru
- Určete typ zatížení:Odporové nebo indukční? Má startovací náběh? To rozhoduje o požadované charakteristice jízdy.
- Vypočítejte provozní proud:Na základě výkonu a napětí zátěže vypočítejte maximální proud linky a přidejte 20–30% bezpečnostní rezervu.
- Odhad zkratového proudu:Získejte předpokládaný zkratový proud ze sítě; vypínací schopnost jističe musí být vyšší.
- Vyberte režim ovládání:Externí ovládání signálu, pokud je potřeba dálkový/automatický provoz; interní časovač, pokud je vyžadováno pouze plánované spínání.
- Zvažte požadavek na tlumení:U indukčních zátěží (motory, transformátory) vždy povolte odlehčovací obvod.
✦ ✦ ✦
5. Bezpečnostní ochranné funkce
Bezpečnost je v elektrickém designu na prvním místě. Třífázový jistič SanGao obsahuje několik ochranných mechanismů, které chrání nejen obvod a zařízení, ale také personál.
- Ochrana proti přetížení:Tepelně-magnetická spouštěcí jednotka otevře obvod, když proud po delší dobu překročí jmenovitou hodnotu, čímž zabrání přehřátí kabelu.
- Ochrana proti zkratu:Magnetická spoušť působí okamžitě v případě zkratu a během milisekund přeruší poruchový proud, aby se minimalizovalo poškození.
- Funkce izolace:S rukojetí v poloze "vypnuto" poskytuje dostatečná kontaktní mezera a izolační vzdálenost viditelné přerušení, což splňuje požadavky na izolaci.
- Ochrana proti opětovnému uzavření:Zabraňuje opětovnému uzavření, dokud chyba přetrvává, čímž se eliminuje riziko lidské chyby.
Bezpečnostní připomenutí:Před jakoukoli instalací, údržbou nebo výměnou vždy ověřte, že je přívodní napájení zcela odpojeno a otestujte nulové napětí. Dodržujte všechny místní elektrické bezpečnostní předpisy.
✦ ✦ ✦
Často kladené otázky
Co znamená "vypnutí" u třífázového jističe?
"Trip-free" znamená, že když dojde k přetížení nebo zkratu, vnitřní mechanismus rozpojí kontakty a rukojeť se přesune do vypnuté polohy. Rukojeť nelze držet v zavřené poloze, když existuje porucha, což zajišťuje, že obvod nemůže být znovu napájen, dokud nebude porucha odstraněna a rukojeť nebude resetována.
Jaký je rozdíl mezi externím a interním kontrolním režimem?
Vrežim externího ovládání, modul přijímá signál ze vstupu Simulink (0 = otevřeno, kladné = zavřeno), díky čemuž je vhodný pro integraci s automatizačními systémy. Vrežim vnitřní kontroly, uživatel nastavuje časy otevírání/zavírání přímo v dialogovém okně modulu a jistič se řídí tímto přednastaveným plánem – ideální pro operace s pevným načasováním nebo cyklické operace.
Kdy je nutné použít odlehčovací obvod?
Kdykoli je jistič připojen k indukční zátěži (motory, transformátory, tlumivky) nebo ke zdrojům proudu, vypnutí může generovat vysoká indukovaná přepětí. Odlehčovací obvod Rs‑Cs je nezbytný pro absorpci této energie. Modul obsahuje vestavěný snubber, který lze podle potřeby aktivovat.
Jak mohu vybrat správnou vypínací charakteristiku pro zatížení motoru?
Motory odebírají při startu 5–7násobek jmenovitého proudu. Jistič s okamžitým vypnutím by zbytečně vypadl. Proto vyberte jistič s asériová vypínací charakteristika s časovým zpožděním(ochrana proti přetížení s inverzním časem), která umožňuje krátkodobé nadproudy a přitom stále chrání před trvalým přetížením a zkraty. Pro tento účel je navržena zpožďovací charakteristika modulu SanGao.
Lze tyto tři póly ovládat nezávisle?
Ne. Vnitřní mechanické blokování zajišťuje, že všechny tři póly jsou ovládány jednou rukojetí, což zaručuje současné zapnutí/zlomení. Tím se zabrání stavům ztráty fáze, které by mohly poškodit třífázové zařízení.
Jak mohu ověřit, zda je vypínací schopnost jističe dostatečná?
Vypínací schopnost musí být větší než předpokládaný zkratový proud v místě instalace. Tato hodnota je obvykle poskytnuta projektantem systému nebo získána ze studie zkratu. Jmenovitá vypínací schopnost jističe je uvedena v jeho datovém listu; ujistěte se, že splňuje nebo překračuje vypočítanou hodnotu.
✦ ✦ ✦
Vyberte si spolehlivou třífázovou ochranu pro váš napájecí systém
Ať už jde o řízení průmyslových motorů, komerční distribuci nebo automatizační zařízení, modul třífázového jističe SanGao poskytuje bezpečnou, flexibilní a spolehlivou ochranu a ovládání. Kontaktujte nás ještě dnes pro odbornou podporu při výběru a testování vzorků.
