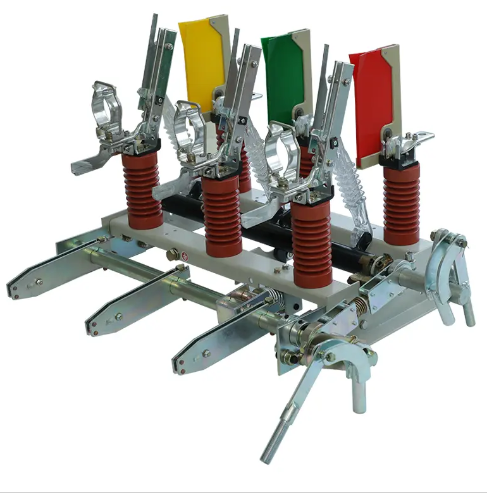

Sangao Air Load Break Switches: Bezpečné, jednoduché a udržitelné přepínání MV

V dnešním vyvíjejícím se energetickém prostředí čelí provozovatelé distribučních sítí rostoucímu tlaku na zajištění provozuschopnosti, snížení dopadu na životní prostředí a snížení celkových nákladů na vlastnictví. Vzduchový přerušovací spínač řeší všechny tři výzvy s časem prověřeným, ale neustále vylepšeným designem. Na rozdíl od spínačů SF₆, které vyžadují pravidelnou manipulaci s plyny a představují riziko skleníkových plynů, nebo zařízení naplněných olejem, která vyžadují špinavou údržbu, vzduchový spínač využívá nejhojnější a neškodné médium – vzduch. Jeho mechanická jednoduchost se promítá do menšího počtu poruchových míst, zatímco jasné indikátory polohy a blokovací mechanismy snižují provozní chyby. To je důvod, proč se energetické společnosti, vývojáři obnovitelných zdrojů energie a průmyslová zařízení po celém světě obracejí na vzduchové vypínače jako své preferované řešení izolace a přepínání.

1. Paradigma spolehlivosti přerušovačů vzduchové zátěže

Co dělá přerušovač vzduchového zatížení skutečně spolehlivým? V San Gao Electric věříme, že jde o synergii čtyř pilířů:konstrukční jednoduchost– méně pohyblivých částí snižuje výskyt poruch;přírodní izolace– vzduch eliminuje rizika úniku a toxicitu;robustní zhášení oblouku– optimalizovaný magnetický design a design proudění vzduchu zajišťuje konzistentní přerušení; abezpečnost příjemná pro obsluhu– mechanické blokování a jasná indikace stavu zabraňují chybné obsluze. Tyto atributy jsou ověřeny přísným testováním a desítkami let zkušeností v terénu v různých klimatických podmínkách a podmínkách zatížení.

1.1 Proč vzduch – zelený imperativ

Snaha o postupné vyřazení SF₆ se celosvětově zrychluje kvůli jeho extrémně vysokému potenciálu globálního oteplování (GWP ≈ 23 500). Zatímco SF₆ nabízí vynikající izolaci, jeho emise během životního cyklu – od úniku až po likvidaci na konci životnosti – představují velkou zátěž pro životní prostředí. Vzduchové vypínače představují přímou a osvědčenou alternativu pro aplikace se středním napětím. Se správnou geometrií elektrody a technikami řízení oblouku může vzduch bezpečně přerušit zatěžovací proudy až do 1250 A při 24 kV. Kromě toho jsou vzduchové spínače ze své podstaty imunní vůči změnám tlaku plynu způsobeným změnami teploty, což zajišťuje konzistentní výkon v drsném klimatu od pouští po rozvodny ve vysokých nadmořských výškách.

2. Základní technické výhody

Vzduchový vypínač San Gao staví na osvědčených principech a zahrnuje moderní technická vylepšení pro zvýšenou spolehlivost, bezpečnost a snadnou integraci. Níže jsou uvedeny klíčové rozdíly, které odlišují náš produkt.

• Jmenovité napětí: 12kV / 24kV
• Jmenovitý proud: 630A / 1250A
• Zkratová kapacita (špička): 50 kA
• Mechanická odolnost: ≥ 10 000 operací
• Elektrická odolnost: ≥ 5 000 operací
• Třída ochrany: IP4X (vnitřní) / IP54 (venkovní)
• Okolní teplota: -25°C ~ +55°C
• Nadmořská výška: až 3000 m

2.1 Výkon zhášení oblouku

Oblouková komora využívá kombinaci podélného magnetického pole a samogenerovaného proudění vzduchu. Když se pohyblivý kontakt oddělí, oblouk je magnetickými silami poháněn do sady desek rozdělovače oblouku, kde se prodlouží, ochladí a zhasne při další proudové nule. Tato metoda minimalizuje pálení kontaktů a umožňuje vysokou schopnost opakovaného spínání. Společnost San Gao ověřila návrh prostřednictvím tisíců přerušovacích testů, včetně přísných scénářů spouštění motoru a přepínání kondenzátorů, aby zajistila spolehlivý provoz v nejnáročnějších podmínkách.

2.2 Operační mechanismus – jednoduchost a bezpečnost

Ovládací mechanismus je k dispozici ve verzi s pružinou akumulovanou energií nebo manuální verzi, obě s konfigurací proti čerpání a pomocným kontaktem. Ruční rukojeť poskytuje ergonomickou zpětnou vazbu síly a indikátor polohy je dobře viditelný z dálky. Pro dálkové ovládání lze integrovat volitelný motorový pohon, který umožňuje bezproblémové propojení se SCADA a distribučními automatizačními systémy. Systém blokování zajišťuje, že spínač nelze otevřít nebo zavřít, pokud není dodržena správná sekvence, čímž se podstatně snižuje riziko lidské chyby.

3. Přehled výkonových specifikací

Následující tabulka poskytuje rychlé srovnání klíčových parametrů mezi odpínačem vzduchové zátěže San Gao a typickým odpínačem zátěže SF₆, což ilustruje praktické výhody vzduchem izolované technologie.

4. Klíčové aplikační oblasti a hodnota

Přepínače vzduchové zátěže se používají v širokém spektru sítí středního napětí. Níže jsou uvedeny nejvýznamnější aplikace spolu s konkrétními výhodami, které poskytují v každém kontextu.

• Městské a venkovské distribuční sítě:Používají se jako jednotky montované na sloup nebo kruhové hlavní jednotky pro dělení vedení, přenos zátěže a izolaci poruch – zlepšení automatizace podavače a spolehlivosti dodávky.
• Průmyslové energetické systémy:Ovládá velké motory, transformátory a podavače v továrnách, dolech a zpracovatelských závodech a nabízí místní izolaci a spínání bez složité údržby.
• Obnovitelné zdroje energie:Připojuje a odpojuje invertorové nebo transformátorové obvody v solárních a větrných farmách a snadno zvládá časté každodenní cyklování.
• Infrastrukturní projekty:Železnice, letiště, datová centra a nemocnice spoléhají na vzduchové spínače pro izolaci příchozích/odchozích podavačů, což zajišťuje bezpečnou údržbu a vysokou dostupnost.
• Rozvodny komerčních budov:Slouží jako hlavní ústředna nebo přepínač pro sběrnici v nákupních centrech, kancelářských věžích a vzdělávacích areálech – přispívá k certifikaci zelených budov.

V každém z těchto scénářů poskytuje vzduchový spínač snadnou údržbu a jasně viditelné poškození. Například u vzdálených distribučních linek nedostatek manipulace s plynem drasticky snižuje počet náklaďáků a čas techniků. V solárních farmách, kde mohou spínače pracovat několikrát denně, zajišťuje vysoká mechanická odolnost mnoho let bezproblémového provozu. Tyto výhody v reálném světě jsou důvodem, proč plánovači systémů stále častěji specifikují vzduchové vypínače jako výchozí volbu pro nové a renovované vysokonapěťové instalace.

5. Proč San Gao Electric – kvalita a inovace

San Gao Electric není jen výrobcem přepínačů – jsme partnerem při budování bezpečnější a chytřejší energetické infrastruktury. Naše továrna o rozloze 10 000 m² a tým více než 120 zkušených odborníků se sídlem v Liushi, srdci čínského elektrotechnického průmyslu, se věnuje dodávání produktů, které splňují nejvyšší mezinárodní standardy. Se základním kapitálem 81,68 milionů RMB a celkovými aktivy blížícími se 200 milionům RMB máme finanční stabilitu a technickou hloubku pro podporu rozsáhlých projektů po celém světě.

Náš závazek ke kvalitě se odráží v našich certifikacích ISO9001, ISO14001 a OHSMS18001. Vybudovali jsme silné obchodní vztahy po celé Evropě, Severní a Jižní Americe, Austrálii a Africe a získali jsme si pověst důvěryhodného partnera pro vysokonapěťová řešení. Kromě vzduchových odpínačů naše produktové portfolio zahrnuje vakuové odpínače, jističe, odpojovače, svodiče přepětí a příslušenství transformátorů – poskytující komplexní ochranu a řízení pro jakoukoli síť vysokého napětí.
