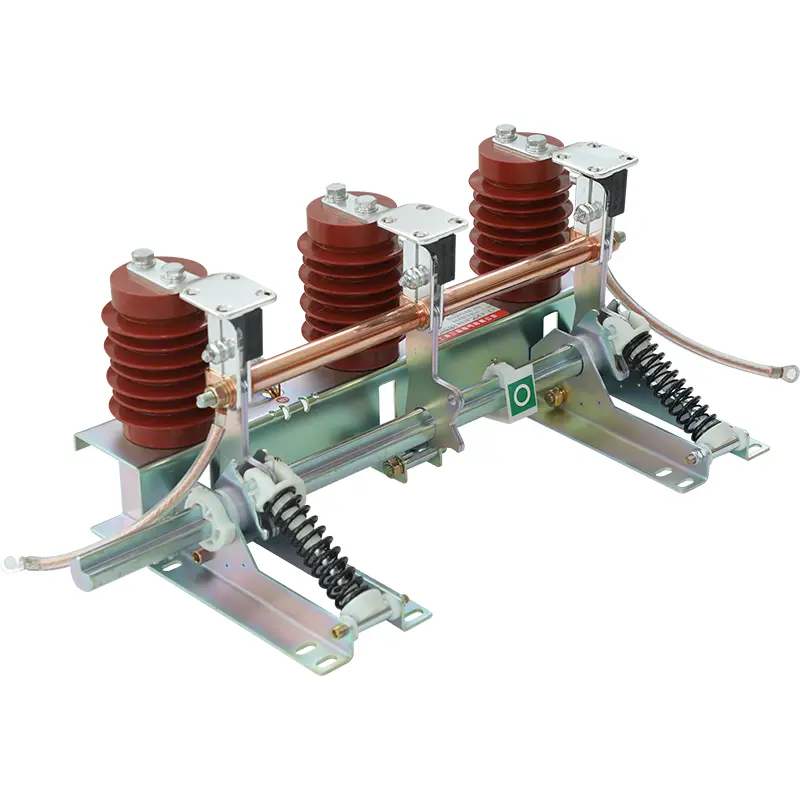

Vnitřní elektrický uzemňovací spínač

Odolný přepínač Elektrického uzemnění sangao je sestavený produkt, který splňuje požadavky GB1985-2004 „Spínače izolace AC a uzemňovacích přepínačů s vysokým napětím“ a standardy IEC62271-102: 2002, pokud jde o výkon. Tento produkt je vhodný pro 24 kV, třífázové střídavé systémy AC, 50 (60) Hz; Schopné uzavření zkratu, chránit elektrické zařízení před poškozením, vhodné pro ochranu uzemnění během udržování vysokopěťového rozváděče.

Uzemňovací spínač sangao indoor elektrického uzemňovacího spínače se schopností uzavření poruch může spolehlivě uzavřít zkratové proudy, čímž chrání operátory a v případě nesprávné operace.

Existují dva typy uzemňovacích přepínačů:

-Nezávislý uzemňovací přepínač

-Pozemkový přepínač s kombinovaným proudovým transformátorem.

Kombinovaný proudový transformátor tvoří instalační základnu pro kontakty s přepínačem uzemnění, čímž se sníží požadavky na prostor uvnitř skříně.

Každý uzemňovací spínač je vybaven zařízením provozovaným pružinou, což zajišťuje, že uzavírací schopnost je nezávislá na provozní rychlosti.

S výjimkou několika modelů vybavených kombinovanými proudovými transformátory lze ovládací a proudový směr přepínače uzemnění obvykle vybrat bez omezení.

Proč si vybrat sangao?

Slavné čínské značky

Global Service Network poskytuje podporu zákazníkům

Neustálý rozvoj uspokojit neustále se měnící potřeby zákazníků

Podmínky použití

Environmentální teplota: horní limit+45 ° C, dolní limit -25 ° C

Nadmořská výška nepřesahující 1000 m

Denní průměrná relativní vlhkost: ≤ 95%. Měsíční průměrná relativní vlhkost: ≤ 90%

Intenzita zemětřesení nepřesahující 8 stupňů

Úroveň znečištění: Úroveň II

Zvláštní okolnosti: Při zadávání objednávky prosím určete.

Objednávání informací

Při objednávání indoor elektrického uzemňovacího spínače uveďte model produktu, levý a pravý provoz, vzdálenost a to, zda je indikátor živý (uveďte prosím model indikátoru).

Musí být prodloužena flexibilní délka připojení (standardní délka L = 400 mm).

Pokud máte nějaké speciální požadavky, kontaktujte prosím zelenou energii a vyvinute podrobné specifikace.

Hlavní parametry:

Jmenovité napětí: 24 kV

Ohodnoceno krátkodobé odolání proudu: 31.5ka

Hodnocené doba trvání zkratu: 4s

Hodnocený zkratový proud: 80ka

Hodnocené vrcholy vydrží proud: 80K

Hodnocená úroveň izolace:

Hodnocená krátkodobá frekvence výkonu vydrží napětí: 65 kV (relativní fáze)

Hodnocení Lightning Impulse odolat napětí: 125 kV

Mechanická životnost: 2000 cyklů
