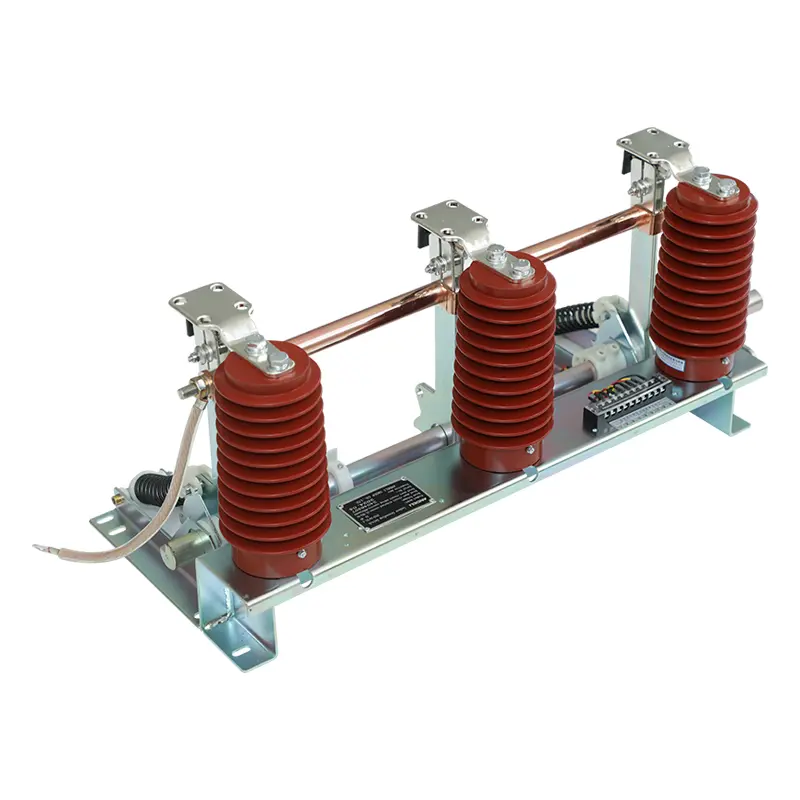

Vnitřní AC uzemňovací spínač s vysokorychlostním uzemňovacím nožem

Vnitřní AC uzemňovací spínač s vysokorychlostním zemním nožem od SanGao poskytuje specializované uzemňovací zařízení středního napětí určené pro kontrolu rizik během údržby vnitřního energetického zařízení. Pokrývá pracovní podmínky 3kV až 12kV třífázového střídavého proudu 50/60Hz, jeho konstrukce vysokorychlostního zemnicího nože zkracuje dobu uzemnění a minimalizuje bezpečnostní hrozby pro posádky údržby.

Rychlá odezva uzemnění pro bezpečnější údržbu vysokého napětí

Během údržby vysokonapěťového zařízení rychlost uzemnění a mechanická spolehlivost přímo ovlivňují bezpečnost obsluhy. Když je obvod izolován, zemnící spínač poskytuje řízenou zemnící cestu, aby se zabránilo neočekávaným nebezpečím napětí.

Konstrukce vysokorychlostního zemnicího nože umožňuje rychlé dokončení operace uzemnění prostřednictvím koordinovaného pohybu ovládací hřídele, klikového ramene, pružinového mechanismu a sestavy uzemňovacího nože.

Vnitřní AC uzemňovací spínač s vysokorychlostním zemním nožem se používá hlavně k:

• Během údržby uzemněte vysokonapěťová elektrická zařízení

• Chraňte techniky před náhodným výskytem napětí

• Omezte rizika způsobená indukovaným napětím a statickou elektřinou

• V elektrických systémech zajistěte cesty zemního poruchového proudu

Na rozdíl od jednoduchých uzemňovacích připojení poskytuje vyhrazený uzemňovací spínač řízený mechanický provoz a definovanou polohu uzemnění uvnitř rozváděčových systémů.

Jak funguje konstrukce vysokorychlostního zemního nože?

Provozní výkon vnitřního AC uzemňovacího spínače s vysokorychlostním zemním nožem silně závisí na interakci mezi mechanickými součástmi.

Hlavní struktura zahrnuje:

• Držák

• Sestava uzemňovacího nože

• Statický kontakt

• Senzor

• Rotující hřídel

• Otočné rameno

• Tlačná pružina

• Vodivé pouzdro

• Flexibilní připojení

Když ovládací mechanismus sepne uzemňovací spínač, provozní moment pohání hlavní hřídel a otočné rameno do uzavírací polohy. Po překonání mrtvého bodu tlačné pružiny se uvolní nahromaděná energie pružiny, což umožňuje, aby se sestava uzemňovacího nože rychle přesunula do zavřené polohy.

Zemnící nůž udržuje pevný kontakt se statickým kontaktem prostřednictvím struktury talířové pružiny, což pomáhá dosáhnout stabilního elektrického spojení.

Tato mechanická konstrukce pomáhá zlepšit:

• Konzistence rychlosti zavírání

• Stabilita kontaktního tlaku

• Dlouhodobá provozní spolehlivost

Technické specifikace

Zařízení je navrženo pro vnitřní vysokonapěťové aplikace, kde je vyžadován bezpečný provoz uzemnění.

Aplikační scénáře, kde záleží na rychlém uzemnění

Místnosti údržby vnitřních rozvaděčů

V distribučních místnostech potřebuje personál údržby spolehlivou metodu k potvrzení uzemnění zařízení před kontrolou. Po dokončení izolačních postupů poskytuje uzemňovací spínač vyhrazený zemnící bod.

Průmyslové energetické systémy

Továrny používající vysokonapěťová zařízení mohou vyžadovat pravidelnou údržbu transformátorů, napáječů a rozvaděčů. Stabilní uzemňovací mechanismus pomáhá snižovat rizika během plánovaných odstávek.

Rozvodny

Rozvodny obsahují více vysokonapěťových obvodů, kde náhodné napětí, indukovaný proud nebo elektromagnetické efekty mohou způsobit nebezpečí. Uzemňovací zařízení pomáhá vytvořit bezpečnější prostředí pro údržbu.

Prostředí paralelního přenosového vedení

Když je jedno nadzemní vedení bez napětí, zatímco blízké vedení zůstává pod napětím, elektrostatická a elektromagnetická indukce může vytvořit indukované napětí. Uzemňovací spínače pomáhají vybíjet tyto jevy a chrání pracovníky údržby.

Kontrola kvality se zaměřením na bezpečnost uzemnění

Uzemňovací spínače jsou bezpečnostní prvky v napájecích systémech, takže kontrola výroby se musí zaměřit jak na mechanický provoz, tak na kvalitu elektrického připojení.

SanGao platí:

• Systém managementu kvality ISO9001:2008

• Systém environmentálního managementu ISO14001

• Systém managementu bezpečnosti a ochrany zdraví při práci OHSMS 18001

U vnitřního uzemňovacího spínače AC s vysokorychlostním zemním nožem kontrola kvality zahrnuje:

• Kontrola přesnosti pohybu uzemňovacího nože

• Kontrola vodivých spojovacích bodů

• Ověření konzistence mechanického provozu

• Potvrzení stavu hotového produktu před odesláním

Tyto kontrolní kroky pomáhají snížit problémy s nastavením instalace poté, co zařízení dorazí na místo projektu.

FAQ

1. Jaký je hlavní účel tohoto uzemňovacího zařízení?

Poskytuje uzemňovací cestu pro vysokonapěťová elektrická zařízení během údržby a pomáhá chránit techniky před náhodným nebezpečím napětí.

2. Proč je konstrukce vysokorychlostního zemního nože důležitá?

Rychlý mechanismus pomáhá zemnicímu břitu rychle dosáhnout zavřené polohy a udržovat spolehlivý kontakt se statickým kontaktem.

3. Jaké napájecí systémy jsou vhodné pro toto zařízení?

Je vhodný pro vnitřní 3-12kV třífázové AC 50(60)Hz napájecí systémy.

4. Lze jej instalovat se stávajícími rozvaděči?

Ano. Vnitřní AC uzemňovací spínač s vysokorychlostním uzemňovacím nožem je navržen tak, aby spolupracoval s různými vysokonapěťovými rozvaděči, ale kompatibilita instalace by měla být potvrzena podle konkrétního designu skříně.
