Jak může venkovní vysokonapěťová ochranná pojistka při výpadku pojistky zlepšit bezpečnost při rozvodu energie nad hlavou

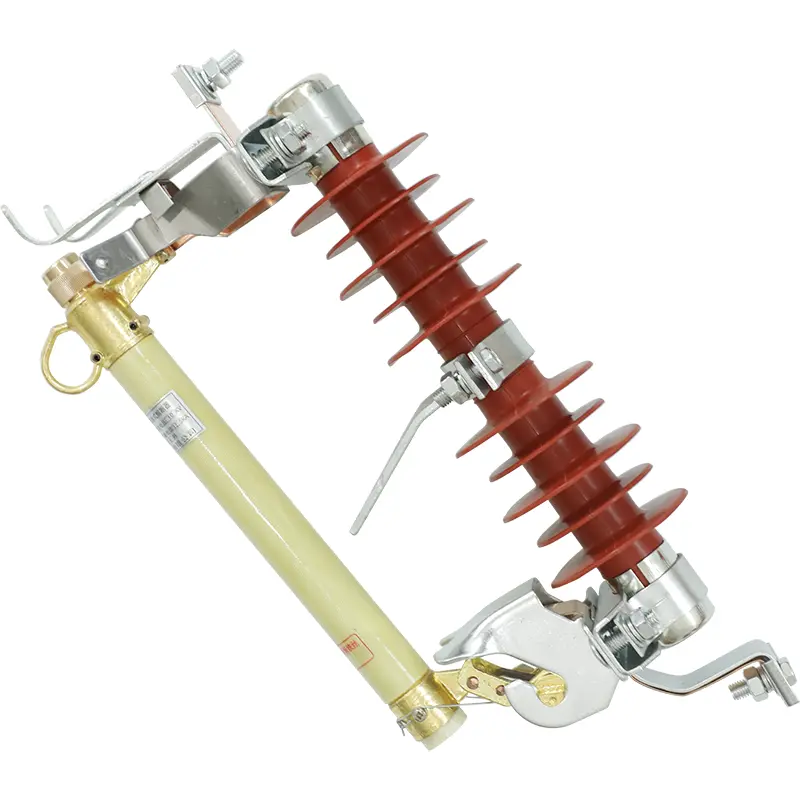

Abstraktní:Spolehlivá ochrana proti poruchám je nezbytná pro nadzemní rozvody elektrické energie, zejména tam, kde jsou transformátory, odbočky a průmyslové napáječe vystaveny přetížení, zkratům, větru, dešti a teplotním změnám. AnVenkovní vysokonapěťový ochranný spínač Drop-out pojistkaposkytuje praktickou kombinaci nadproudové ochrany a viditelné mechanické izolace. Navrhl a vyrobilSangaoToto ochranné zařízení je navrženo pro venkovní distribuční aplikace, kde je kritické spolehlivé přerušení poruchy a jednoduchá údržba.

Obsah

1. Proč je důležitá pojistka proti výpadku venkovního vysokonapěťového ochranného spínače?
2. Jak funguje odpadní pojistka?
3. Jaké jsou klíčové vlastnosti ochranného spínače?
4. Jaké podmínky prostředí zvládne?
5. Kde se používá venkovní vysokonapěťová ochranná pojistka proti výpadku?
6. Jak kontrola kvality zlepšuje spolehlivost produktu?
7. Co by měli kupující zvážit při výběru pojistky?
8. Často kladené otázky

Proč je důležitá pojistka proti výpadku venkovního vysokonapěťového ochranného spínače?

Nadzemní distribuční sítě fungují v prostředích, kde mohou být elektrická zařízení vystavena nepředvídatelným zátěžím, zkratům, bouřkám, silnému větru a dalším vnějším podmínkám. Porucha, která není rychle izolována, se může rozšířit distribuční sítí a potenciálně poškodit transformátory, vodiče, spínače a další drahá zařízení.

AnVenkovní vysokonapěťový ochranný spínač Drop-out pojistkaposkytuje vyhrazený ochranný bod pro tyto systémy. Když nadměrný proud způsobí roztavení pojistkového prvku, proudová cesta se přeruší. Současně pojistková sestava mechanicky klesá ze své kontaktní polohy a vytváří viditelnou vzduchovou mezeru.

Tato kombinace elektrického přerušení a fyzické izolace nabízí několik praktických výhod:

• Chrání distribuční transformátory před škodlivými nadproudovými podmínkami.
• Pomáhá izolovat lokalizované poruchy na nadzemních odbočkách.
• Poskytuje jasně viditelnou indikaci, že došlo k aktivaci pojistky.
• Podporuje rychlejší identifikaci chyb a údržbu.
• Využívá poměrně jednoduchého mechanického principu činnosti.
• Poskytuje praktické řešení ochrany venkovní infrastruktury.

Pro dodavatele elektroinstalace a týmy veřejných zakázek, které hledají adodavatel vysokonapěťových pojistekPochopení těchto charakteristik je důležité při hodnocení výkonu dlouhodobé ochrany.

Jak funguje odpadní pojistka?

Princip funkce výpadkové pojistky je jednoduchý, ale vysoce účinný. Pojistkový prvek vede normální provozní proud, zatímco za správně zvolených elektrických podmínek zůstává neporušený. Když přetížení nebo poruchový proud překročí navrženou provozní úroveň pojistkového prvku, prvek se roztaví a přeruší obvod.

Zvláště důležitá je pak funkce mechanického vysazení. Konstrukce Sangao využívá pružinové překlápěcí rameno a sestavu napnuté pojistky. Jakmile se tavný prvek roztaví, mechanické napětí se uvolní. Pojistková jednotka se pohybuje směrem ven a dolů, přičemž zanechává viditelné fyzické oddělení mezi kontaktem pod napětím a trubicí pojistky.

To vytváří dva důležité výsledky ochrany:

1. Elektrické přerušení:Roztavený pojistkový prvek přeruší proudovou dráhu.
2. Viditelná izolace:Trubka pojistky spadne ze své pracovní polohy, což personálu údržby umožňuje snadněji identifikovat ovládaný ochranný bod.

Ve srovnání s ochrannými opatřeními, kde může vadná pojistka zůstat fyzicky blízko své původní kontaktní polohy, může pozitivní vypadnutí usnadnit identifikaci závady pro posádky energetických služeb.

Jaké jsou klíčové vlastnosti ochranného spínače?

Vysoce kvalitní venkovní ochranné zařízení musí kombinovat elektrickou funkčnost s mechanickou pevností a odolností vůči okolnímu prostředí. Pojistka venkovního vysokonapěťového ochranného spínače Sangao zahrnuje několik charakteristik určených pro prostředí horní distribuce.

Díky kombinaci těchto vlastností je zařízení zvláště vhodné pro aplikace, kde jsou důležitá ochrana, viditelnost, udržovatelnost a mechanická odolnost.

Jaké podmínky prostředí zvládne?

Venkovní elektrická ochranná zařízení musí spolehlivě fungovat navzdory měnícím se podmínkám prostředí. Podle zveřejněných informací o produktu Sangao je venkovní vysokonapěťová ochranná pojistka proti výpadku zkonstruována podle definovaných provozních kritérií prostředí.

Tyto parametry jsou zvláště důležité pro kupující pracující na projektech venkovní distribuce. Před nákupem by měli technici vždy ověřit skutečné podmínky na místě, napětí systému, požadavky na proud, konfiguraci instalace, nadmořskou výšku a příslušné místní elektrické normy, aby se ujistili, že je vybrané zařízení správně specifikováno.

Kde se používá venkovní vysokonapěťová ochranná pojistka proti výpadku?

Hlavní výhodou výpadkové pojistky je její schopnost poskytovat lokalizovanou nadproudovou ochranu bez nutnosti příliš složitého uspořádání jištění. Díky tomu je užitečný v několika scénářích režijní distribuce.

Ochrana transformátoru montovaného na tyč

Distribuční transformátory instalované na inženýrských sloupech vyžadují ochranu proti poruchám na transformátoru nebo navazujících obvodech. Na vysokonapěťovou stranu lze nainstalovat pojistku, která poskytuje vyhrazený ochranný bod. Pokud dojde k vážnému nadproudu, pojistka se aktivuje a oddělí postižený transformátor od napájení.

Venkovské a dálkové odbočky

Dlouhá venkovní vedení mohou obsahovat více odbočných bodů a sloužit geograficky rozptýleným nákladům. Instalace ochrany na strategických místech pomáhá izolovat lokalizované problémy, spíše než aby každá porucha ovlivnila větší část sítě.

Průmyslové distribuční podavače

Těžební zařízení, výrobní závody a další průmyslové areály mohou využívat nadzemní přívodní vedení k napájení rozvoden nebo distribučních zařízení. Vhodně specifikovaná výpadková pojistka může poskytnout primární ochranu proti zkratu a nadproudu pro tyto příchozí obvody.

Venkovní užitková infrastruktura

Vzhledem k tomu, že zařízení je navrženo pro venkovní instalaci, lze jej uvažovat pro sloupy inženýrských sítí a další exponovaná distribuční místa, kde musí ochranné zařízení odolat zátěži okolního prostředí a přitom zůstat přístupné pro kontrolu a údržbu.

Jak kontrola kvality zlepšuje spolehlivost produktu?

Mechanická důslednost je zvláště důležitá pro vypadnoucí pojistku, protože elektrická ochrana je pouze jednou částí její funkce. Pojistka musí po roztavení pojistkového prvku fungovat také mechanicky, jak je zamýšleno.

Sangao uvádí, že jeho výroba venkovních rozváděčů se řídí rámcem kvality ISO9001. Výrobní proces tohoto typu ochranného zařízení zahrnuje mechanické kontroly vyrovnání, kalibraci napětí pružiny a nepřetržité testování průchodnosti proudu.

U nákupních týmů by proto měla být kontrola kvality hodnocena z několika hledisek:

• Elektrický výkon:Ujistěte se, že pojistkový prvek a jmenovitý proud odpovídají zamýšlenému systému.
• Mechanický provoz:Ověřte spolehlivou akci vypadnutí po provozu pojistky.
• Konstrukce izolace:Zkontrolujte integritu a životnost izolačních součástí.
• Připojení terminálu:Zajistěte vhodnou kompatibilitu vodičů a zajistěte elektrické připojení.
• Vhodnost pro životní prostředí:Přizpůsobte provozní podmínky produktu místu instalace.
• Konzistence výroby:Vyberte si výrobce se zavedenými postupy kontroly a řízení kvality.

Tyto úvahy pomáhají přeměnit nákup základních komponent na rozhodnutí o kompletním systému ochrany.

Co by měli kupující zvážit při výběru pojistky?

Volba venkovního vysokonapěťového ochranného spínače Drop-out pojistka by neměla být založena pouze na ceně. Nejprve by měla být vyhodnocena elektrická kompatibilita a podmínky aplikace.

1. Systémové napětí:Potvrďte jmenovité napětí požadované nadzemní distribuční sítí.
2. Aktuální hodnocení:Vyberte pojistkový prvek vhodný pro normální zatížení a očekávané poruchové stavy.
3. Instalační prostředí:Vyhodnoťte teplotu, vítr, nadmořskou výšku, seismické podmínky a vystavení počasí.
4. Požadavky na transformátor:Pokud se použije pro ochranu transformátoru, koordinujte charakteristiky pojistky s kapacitou transformátoru a požadavky na ochranu.
5. Kompatibilita vodičů:Před instalací zkontrolujte provedení svorek a rozměry vodičů.
6. Požadavky na údržbu:Zvažte, zda mechanismus vyřazení poskytuje dostatečnou viditelnost a dostupnost pro místní týmy údržby.
7. Schopnost výrobce:Vyhodnoťte výrobní zkušenosti, řízení kvality, testovací postupy a technickou podporu.

Pro mezinárodní kupující hledající aČína výrobce vysokonapěťových ochranných zařízeníSangao poskytuje řadu vysokonapěťových distribučních produktů pokrývajících ochranu, spínání, izolaci a související aplikace.

Často kladené otázky

Co je to venkovní vysokonapěťová ochranná pojistka proti výpadku?

Jedná se o venkovní vysokonapěťové ochranné zařízení určené k přerušení nadměrného proudu a fyzickému oddělení pojistkové sestavy od jejího kontaktu po aktivaci pojistkového prvku. Běžně se používá k ochraně transformátorů, odbočných vedení a nadzemních distribučních zařízení.

Proč pojistková trubice po poruše spadne?

Vypadnutí poskytuje viditelnou fyzickou indikaci, že pojistka fungovala. Když se pojistkový prvek roztaví, mechanické napětí v ovládací sestavě se uvolní, což umožní pojistkové jednotce pohybovat se dolů a vytvořit vzduchovou mezeru.

Lze tuto pojistku použít pro pólové transformátory?

Ano. Distribuční transformátory montované na sloup jsou jedním z primárních aplikačních scénářů pro tento typ ochranného zařízení. Pojistka může poskytovat nadproudovou ochranu na straně vysokého napětí, pokud je správně vybrána a koordinována s transformátorem a distribučním systémem.

Pro jaké venkovní podmínky je pojistka Sangao určena?

Publikované specifikace udávají okolní provozní teplotu -30 °C až +40 °C, maximální rychlost větru 35 m/s a vhodnost pro instalace do nadmořské výšky 1000 m bez továrního nastavení. Projekty mimo tyto podmínky by měly být před pořízením posouzeny s výrobcem.

Proč je viditelná izolace užitečná pro údržbu?

Po aktivaci pojistky trubice pojistky vypadne ze své normální kontaktní polohy. To vytváří viditelné fyzické přerušení vzduchu, které může pomoci personálu údržby identifikovat provozovaný ochranný bod během odstraňování problémů a obnovy systému.

Jak by si měli kupující vybrat vhodný model?

Kupující by měli vyhodnotit napětí systému, jmenovitý proud, poruchové stavy, kapacitu transformátoru, kde je to vhodné, připojení vodičů, podmínky prostředí, nadmořskou výšku instalace a příslušné místní normy. Před konečným výběrem se doporučuje technické potvrzení s výrobcem.

Závěr

AnVenkovní vysokonapěťový ochranný spínač Drop-out pojistkaje více než jednoduchý pojistkový prvek: spojuje v jednom praktickém řešení nadproudové přerušení, mechanickou izolaci výpadku, viditelnou indikaci poruchy a ochranu venkovní konstrukce. U nadzemních distribučních sítí, transformátorů montovaných na sloup, venkovských odbočných vedení a průmyslových napáječů může výběr správně navrženého zařízení pomoci zlepšit ochranu zařízení a zjednodušit údržbu poruch. Díky zavedeným výrobním kapacitám a postupům kontroly kvality,Sangaomůže podporovat zákazníky, kteří hledají spolehlivé zařízení na ochranu distribuce vysokého napětí. Pokud plánujete nový projekt rozvodu elektřiny nebo potřebujete vhodné řešení pro vaši stávající síť,kontaktujte násk projednání vašich požadavků na aplikaci, technických specifikací a potřeb nákupu.
