Znáte klíčové úvahy pro instalaci vnitřního vakuového vysavače na bočním namontovaném bočním vysavači?

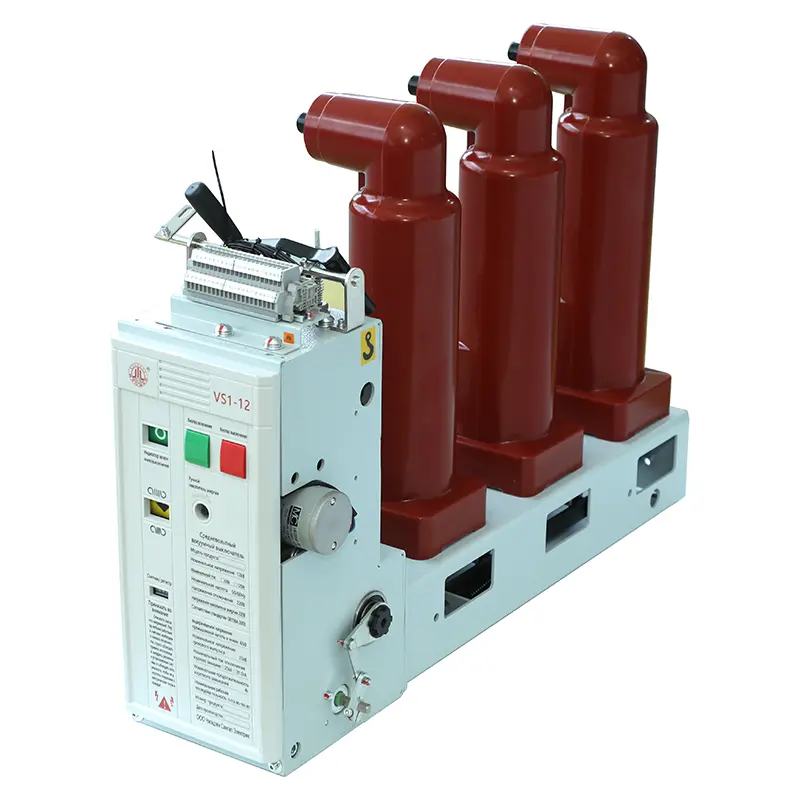

Jako základní ochranné zařízení napájecího systému, kvalita instalaceBoční namontovaný vnitřní vakuový jističpřímo ovlivňuje její provozní bezpečnost a životnost. Během fáze stavby je nezbytné přísně dodržovat specifikace a zaměřit se na následující aspekty:

1. Hodnocení a příprava na životní prostředí

Požadavky na životní prostředí: Instalační prostředí pro boční vnitřní vakuový vakuový jistič musí být čistý, suchý (relativní vlhkost ≤ 85%, žádná kondenzace), dobře větraná a bez hořlavých, výbušných, korozivních plynů a vodivého prachu. Okolní teplota musí být přísně kontrolována v přípustném rozmezí -5 ° C až +40 ° C. Space Reserve: Zajistěte dostatek prostoru v distribuční skříni pro umístění rozměrů jističe, rozsah provozní rukojeti (neomezené operace uzavření/otevírání) a stanovené požadavky na obloukové bezpečnostní vzdálenost (viz příručka pro produkt). Dveře skříně musí být plně otevřené pro snadnou údržbu. Inspekce nadace: Montážní držák musí být bezpečný, plochý a úroveň, s dostatečnou tuhost a pevností, aby vydržel dopad provozu jističe a zkratových sil. Struktura skříně musí být bez deformace a montážní otvory musí být přesně zarovnány.

2. přesná instalace a zabezpečené upevnění

Zvedání a manipulace: Použijte vhodné zvedací zařízení a jemně zvládejte jistič, vyhýbejte se nadměrným vibracím a dopadu. Nezvedněte ani netahujte izolační tyč nebo provozní rukojeť. Přesné polohování: Tělo jističe zatlačte přesně do montážní kolejnice nebo držáku, což zajistí, že je plně zarovnáno s upevňovacími otvory. Zabezpečené fixace: Použijte šrouby, podložky a uzamykací prvky (jako jsou jarní podložky a matice), které splňují specifikace výrobce a splňují specifikovaný utahovací točivý moment, utahují je rovnoměrně a diagonálně ve stádiích. Jakákoli uvolnění zvýší provozní vibrace a ohrožení bezpečnosti.

3. spolehlivé elektrické připojení

Kompatibilita přípojnic/kabelů: Specifikace spojovacího přístroje nebo kabelu musí být navrženy tak, aby odpovídaly schopnosti vyčnívajícího proudu a zkratového proudu jističe a spojovací povrchy musí být hladké a čisté. Kontaktní příprava povrchu: Důkladně odstraňte veškerou oxidovou vrstvu nebo nečistoty na spojovacích površích vodiče. Naneste velkorysé množství vysoce kvalitního vodivého tuku (elektrické sloučeniny), abyste výrazně snížili odolnost proti kontaktu a zabránili oxidaci. Ovládání točivého momentu: To je zásadní! K utažení všech spojovacích šroubů, včetně těch na vstupních a výstupních terminálech, použijte kalibrovaný momentový klíč přísně s hodnotou točivého momentu určenou výrobcem jističe. Nadměrné utajení může způsobit špatný kontakt a přehřátí, zatímco nadměrné utajení může poškodit terminály nebo vlákna.

4. Inspekce provozního mechanismu

Manuální ověření provozu: sBoční namontovaný vnitřní vakuový jističÚplně de-zapomenuté, opakovaně provádějí pomalé manuální nabíjení, uzavření a otevírání operací, aby bylo zajištěno hladký a flexibilní provoz, žádný lepením nebo abnormální šum a přesný a čistý pozici (otevřený/uzavřený/nabíjení). Ověření pomocného přepínače: Zkontrolujte, zda je stav pomocného přepínače (normálně otevřený/uzavřený) přesně odpovídá hlavní poloze přepínače a že zapojení je správné a zabezpečené.

5. Funkční uvedení do provozu po instalaci

Izolační test: Použijte megohmmetr vhodný pro hodnocení napětíBoční namontovaný vnitřní vakuový jističPro testování izolační odolnosti hlavního obvodu k půdě a mezi fázemi, jak vyžaduje předpisy (např. Hlavní obvod: rozsah 1000 V, ≥ 100 mΩ). Měření mechanické vlastnosti (pokud podmínky povolují): Doporučuje se používat vyhrazené nástroje k měření parametrů, jako je doba otevření/uzavření, rychlost, otevřená vzdálenost kontaktu, přehnaný čas, čas odrazu, synchronicita atd. (Například by měla být kontaktní vzdálenost obecně v rozmezí 8 ± 1 mm). Údaje by měly být porovnány s tovární zprávou a v rámci přijatelné odchylky. Test operace bez zatížení: Před použitím konečného napájení proveďte několik elektrických operací (uzavření a otevření), abyste znovu potvrdili spolehlivost operace a správnost indikace polohy. Ověření ochrany a signálu: Simulované signály pro testování logiky propojení a přesnost přenosu signálu mezi jističem, zařízením pro ochranu relé a centrálním signálním systémem.
